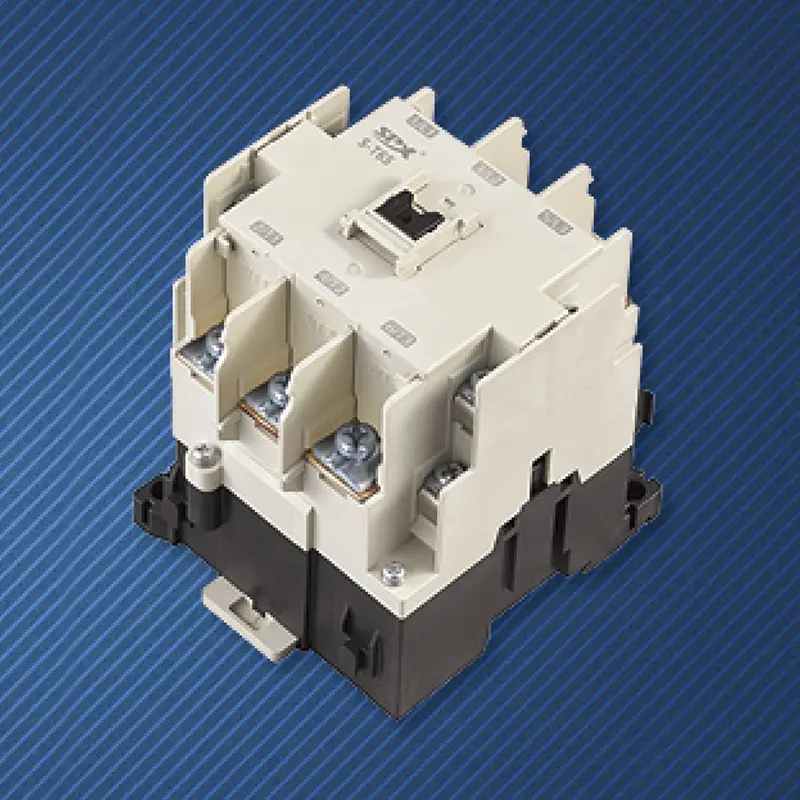

ক্যারিয়ার এসি ইউনিটের জন্য 65A যোগাযোগকারী

SPX ইলেকট্রিক ফ্যাক্টরি দ্বারা উত্পাদিত ক্যারিয়ার এসি ইউনিটের জন্য উচ্চ-মানের 65A কন্টাক্টর একটি স্বয়ংক্রিয় সুইচিং ডিভাইস যা সার্কিট নিয়ন্ত্রণ করতে ইলেক্ট্রোম্যাগনেটিক নীতি ব্যবহার করে। এটি ছোট স্রোতের মাধ্যমে যান্ত্রিক যোগাযোগের গতিবিধি চালায় (কুণ্ডলী বিদ্যুতায়ন একটি চৌম্বক ক্ষেত্র তৈরি করে) উচ্চ কারেন্ট প্রধান সার্কিটগুলির অন-অফ অর্জন করতে। এর মূল কাঠামোর মধ্যে রয়েছে ইলেক্ট্রোম্যাগনেটিক সিস্টেম (কয়েল, আয়রন কোর), যোগাযোগ ব্যবস্থা (প্রধান যোগাযোগ উচ্চ কারেন্ট বহন করে, কন্ট্রোল সার্কিটের জন্য সহায়ক যোগাযোগ ব্যবহার করা হয়), এবং চাপ নির্বাপক যন্ত্র (চাপ নির্মূল করে)। মোটর স্টার্ট স্টপ, লাইটিং কন্ট্রোল, ইন্ডাস্ট্রিয়াল ইকুইপমেন্ট পাওয়ার ম্যানেজমেন্ট ইত্যাদির মতো পরিস্থিতিগুলির জন্য উপযুক্ত, এতে নিরাপত্তা এবং নির্ভরযোগ্যতা, শক্তিশালী ঘন ঘন অপারেশন ক্ষমতা এবং উচ্চ এবং নিম্ন ভোল্টেজ সার্কিটগুলির বিচ্ছিন্নতার বৈশিষ্ট্য রয়েছে। এটি অটোমেশন কন্ট্রোল সিস্টেমের একটি মূল কার্যকরী উপাদান।

ওয়্যারিং কৌশল: ক্যারিয়ার এসি ইউনিটের জন্য 65A কন্টাক্টরের অক্জিলিয়ারী সাধারণভাবে খোলা পরিচিতির সাথে সমান্তরালভাবে স্টার্ট বোতামের সাধারণভাবে খোলা পরিচিতিটি সংযুক্ত করুন, যোগাযোগকারীকে নিযুক্ত করুন এবং অক্জিলিয়ারী সাধারণত খোলা পরিচিতিটি বন্ধ করুন। ক্রমাগত তার নিজস্ব অক্জিলিয়ারী সাধারনত খোলা বিন্দুর মাধ্যমে কয়েলে বিদ্যুৎ সরবরাহ করে, স্ব-লকিং গঠিত হয়। লাল স্টপ বোতাম টিপলে কন্টাক্টর শক্তি হারাতে পারে।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ

ইনস্টলেশনের আগে, পরিদর্শন নিশ্চিত করতে হবে যে ক্যারিয়ার এসি ইউনিটের জন্য কাস্টমাইজড 65A কন্টাক্টরের প্রযুক্তিগত ডেটা মান পূরণ করে কিনা, যেমন রেট করা ভোল্টেজ, কারেন্ট, অপারেটিং ফ্রিকোয়েন্সি, ইত্যাদি। চেহারাটি ক্ষতিগ্রস্থ হয়েছে কিনা, ক্রিয়াটি নমনীয় কিনা এবং ডিসি প্রতিরোধের মান এবং অন্তরণ প্রতিরোধের মান পরিমাপ করা প্রয়োজন। ইনস্টলেশনের অবস্থানটি উল্লম্ব হওয়া উচিত, যার প্রবণতা 5 ° এর বেশি নয় এবং তাপ অপচয় গর্তের একপাশ উল্লম্ব দিকের মুখোমুখি হওয়া উচিত। ওয়্যারিং ইনস্টল করার সময়, স্ক্রু, ওয়াশার এবং সংযোগকারীর মতো অংশগুলি পড়ে যাওয়া এড়িয়ে চলুন, যার ফলে এসি কন্টাক্টর আটকে যেতে পারে বা শর্ট সার্কিট হতে পারে। ইনস্টলেশনের পরে, তারের সঠিক কিনা তা পরীক্ষা করা প্রয়োজন। যখন মূল যোগাযোগটি বিদ্যুতায়িত না হয়, তখন এটিকে বেশ কয়েকবার চালু এবং বন্ধ করা উচিত যাতে প্রধান যোগাযোগের ক্রিয়া এবং লোহার কোরের আকর্ষণের পরে শব্দ হয় কিনা তা পরীক্ষা করা উচিত। কোনও ত্রুটি নেই তা নিশ্চিত করার পরেই এটি ব্যবহার করা যেতে পারে। DC পাওয়ার সাপ্লাইয়ের সাথে এসি কন্টাক্টর সংযোগ করার অনুমতি নেই, অন্যথায় এটি কয়েলটি পুড়িয়ে ফেলবে

SPX AC ম্যাগনেটিক কন্টাক্টর প্যারামিটার

ফ্রেম(A)			SS-T65
KW/HP(AC-3) Reted power(AC-3) IEC60947-4		220V	18.5/22
		380V	30/45
রিটেড কারেন্ট(AC-3) GB14048.4		220V	68
		380V	65
রিটেড হিটিং কারেন্ট (A)			100
রিটেড ইনসুটালড ভোল্টেজ(V)			690
সহায়ক যোগাযোগ AC-15	যোগাযোগ	স্ট্যান্ডার্ড	2NO+2NC
	রিটেড কারেন্ট (A)	220V	1.6
		380V	0.95
বৈদ্যুতিক জীবন			65
যান্ত্রিক জীবন			300

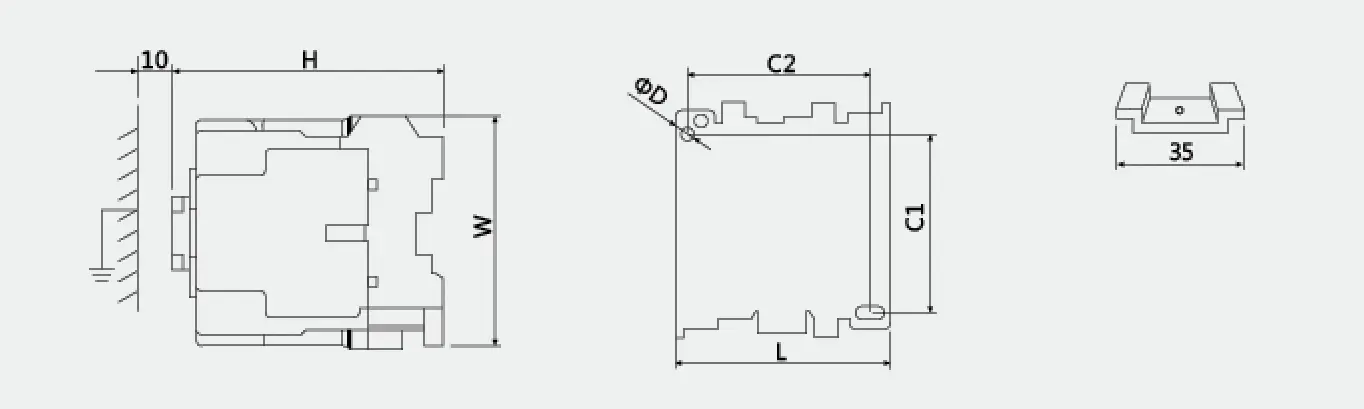

রূপরেখা এবং ইনস্টলেশন মাত্রা
			টাইপ	L	W	H	গ 1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
