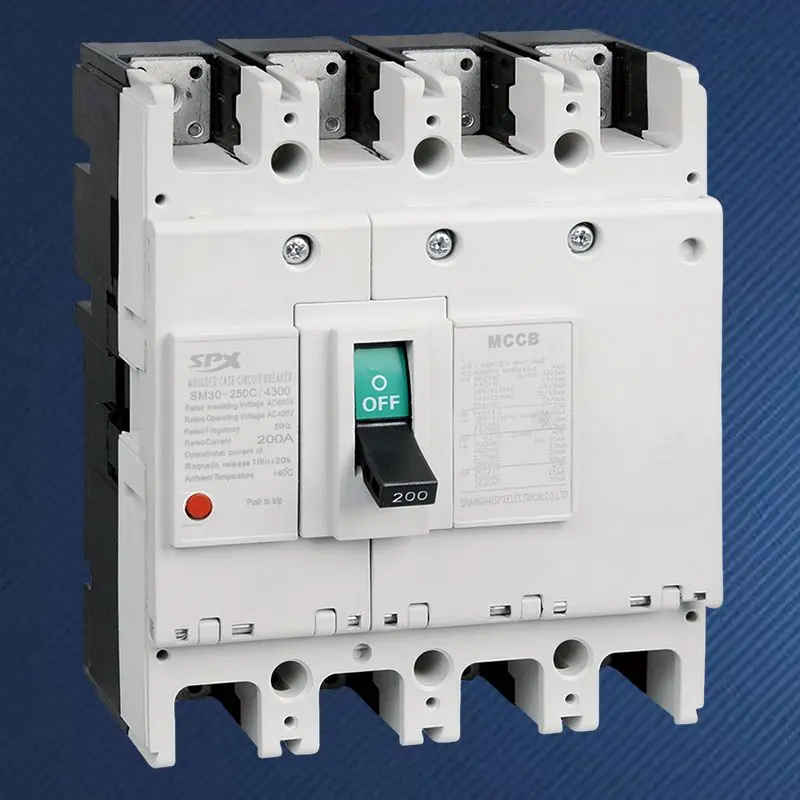

4P 200A মোল্ডেড কেস সার্কিট ব্রেকার

আধুনিক বাণিজ্যিক ভবন, ডেটা সেন্টার এবং শিল্প পরিবেশে যেগুলি বিপুল সংখ্যক একক-ফেজ ননলাইনার লোড ব্যবহার করে, ঐতিহ্যগত তিনটি মেরু সার্কিট ব্রেকারগুলি আর নিরাপদ বিচ্ছিন্নতার জন্য সমস্ত প্রয়োজনীয়তা পূরণ করতে সক্ষম হয় না। SPX উচ্চ-মানের 4P 200A মোল্ডেড কেস সার্কিট ব্রেকারের জন্ম সম্পূর্ণ বিচ্ছিন্নতা এবং লাইভ কন্ডাক্টরগুলির নিয়ন্ত্রণ অর্জনের মধ্যে নিহিত। এটি শুধুমাত্র তিন-ফেজ লাইনকে রক্ষা করে না, বরং নিরপেক্ষ লাইনগুলিকে সংযোগ বিচ্ছিন্ন এবং বিচ্ছিন্ন করতে এর গুরুত্বপূর্ণ চতুর্থ মেরু (N-মেরু) ব্যবহার করে, মৌলিকভাবে নিরপেক্ষ লাইন বিদ্যুতায়ন, সম্ভাব্য ড্রিফট, বা ফল্ট স্রোত দ্বারা সৃষ্ট সরঞ্জামের ক্ষতি, অগ্নি ঝুঁকি এবং কর্মীদের বৈদ্যুতিক শক বিপদগুলি সমাধান করে। এটি জটিল পাওয়ার সাপ্লাই গুণমান এবং উচ্চ নিরাপত্তা মানের প্রয়োজনীয়তা মোকাবেলা করার জন্য একটি কৌশলগত পছন্দ।

সুবিধা

সংযোগ বিচ্ছিন্ন অবস্থায়, এটি একই সাথে সমস্ত ফেজ এবং নিরপেক্ষ তারগুলি কেটে ফেলতে পারে, ব্যাকএন্ড সরঞ্জাম রক্ষণাবেক্ষণ এবং লাইন পরিদর্শনের জন্য সর্বোচ্চ স্তরের নিরাপত্তা গ্যারান্টি প্রদান করে, সম্পূর্ণরূপে TN-S এবং TT এর মতো গ্রাউন্ডিং সিস্টেমে বিচ্ছিন্নতা অখণ্ডতার জন্য কঠোর প্রয়োজনীয়তাগুলি মেনে চলে।
এমন পরিস্থিতিতে যেখানে থ্রি-ফেজ লোডগুলি মারাত্মকভাবে ভারসাম্যহীন বা তৃতীয় হারমোনিক স্রোতগুলি উল্লেখযোগ্য (যেমন বড় এলইডি আলো, আইটি সরঞ্জাম ক্লাস্টার), নিরপেক্ষ লাইন অস্বাভাবিক স্রোত বহন করতে পারে। 4P 200A মোল্ডেড কেস সার্কিট ব্রেকার নিশ্চিত করে যে ওভারলোড বা শর্ট সার্কিট ত্রুটির ক্ষেত্রে নিরপেক্ষ এবং ফেজ লাইনগুলি সিঙ্ক্রোনাসভাবে কেটে ফেলা হয়েছে, এন লাইনকে অতিরিক্ত গরম হওয়া এবং আগুন সৃষ্টি করা থেকে রোধ করে।
যদি কোনো পোল ব্যর্থ হয় (এন পোল সহ), তাহলে সার্কিট ব্রেকারকে চারটি খুঁটির সাথে ইন্টারলক করা হবে যাতে ত্রুটিপূর্ণ সার্কিটটি সম্পূর্ণ বিচ্ছিন্ন হয়।
এন-পোলের সুরক্ষা ফাংশন মান এবং প্রয়োগের প্রয়োজনীয়তা অনুসারে কনফিগার করা যেতে পারে, যা সাধারণত পূর্ণ সুরক্ষা টাইপ হিসাবে পরিচিত (ফেজ পোলের মতো একই রেট করা বর্তমান এবং সুরক্ষা বৈশিষ্ট্য সহ) বা সামঞ্জস্যযোগ্য প্রকার, বিভিন্ন সিস্টেম গ্রাউন্ডিং এবং সুরক্ষা সমন্বয়ের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নিতে।
ইলেকট্রনিক রিলিজ ডিভাইসের সাথে সজ্জিত হলে, সুনির্দিষ্ট সংক্ষিপ্ত বিলম্ব সেটিংস ব্যবহার করা যেতে পারে নিম্ন স্তরের তিন বা চার মেরু সুরক্ষা সরঞ্জামের সাথে সম্পূর্ণ নির্বাচনী সমন্বয় অর্জন করতে, বিদ্যুৎ সরবরাহের ধারাবাহিকতা নিশ্চিত করে।
উচ্চ মানের 4P 200A মোল্ডেড কেস সার্কিট ব্রেকারের নকশা এবং উপাদান নির্বাচন নিরপেক্ষ লাইনে উচ্চ-অর্ডার হারমোনিক স্রোতের সম্ভাবনাকে বিবেচনা করে, অপারেশন চলাকালীন দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে।
টেকসই 4P 200A মোল্ডেড কেস সার্কিট ব্রেকার চারটি মেরু সিঙ্ক্রোনাস অপারেশনের অধীনে যান্ত্রিক এবং বৈদ্যুতিক স্থায়িত্ব নিশ্চিত করে উচ্চ-মানের তিন মেরু MCCB-এর মতো একই গ্রেডের যোগাযোগ সামগ্রী, চাপ নির্বাপক সিস্টেম এবং নিরোধক ফ্রেম ব্যবহার করে।

আবেদন

স্টকে থাকা 4P 200A মোল্ডেড কেস সার্কিট ব্রেকার TN-S সিস্টেমের অধীনে বড় শপিং মল, অফিস বিল্ডিং এবং হোটেলগুলির জন্য প্রধান ইনকামিং সার্কিট ব্রেকার হিসাবে কাজ করে, সমস্ত লাইভ কন্ডাক্টর সংযোগ বিচ্ছিন্ন করার জন্য প্রধান সুইচের প্রয়োজন হয় এমন সুরক্ষা নিয়মগুলি পূরণ করে৷
বিপুল সংখ্যক একক-ফেজ সার্ভার সহ কম্পিউটার কক্ষে কলাম ক্যাবিনেটের জন্য নিরপেক্ষ লাইনের ইনকামিং লাইন সুরক্ষা এবং সিঙ্ক্রোনাস সুরক্ষা প্রদান করুন যা গুরুতর তিন-ফেজ ভারসাম্যহীনতা এবং সুরেলা বিকৃতি ঘটায়।
হাসপাতালের অপারেটিং রুম, ল্যাবরেটরি এবং বড় স্টেজ লাইটিং এবং সাউন্ড সিস্টেমে পাওয়ার ডিস্ট্রিবিউশনের প্রধান সুইচটি নিরপেক্ষ লাইনে 3য় হারমোনিকের সুপারপজিশনের কারণে অতিরিক্ত গরম হওয়া প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে।
4P 200A মোল্ডেড কেস সার্কিট ব্রেকার, ডুয়াল পাওয়ার ট্রান্সফার সুইচের (ATSE) উপরের স্তরের সুরক্ষা ডিভাইস হিসাবে, দুটি পাওয়ার উত্সের মধ্যে স্যুইচ করার সময় নিরপেক্ষ লাইনকে একেবারে বিচ্ছিন্ন করতে পারে, বিভিন্ন সিস্টেমে নিরপেক্ষ লাইনের দুর্ঘটনাজনিত সমান্তরাল সংযোগ এড়াতে পারে।

MCCB থার্মাল ম্যাগনেটিক প্যারামিটারের SPX SM30-250 সিরিজ

ফ্রেম(A)		SM30-250(NF-CW)						অপারেটিং বৈশিষ্ট্য
(A) এ রেট করা বর্তমান		100, 125, 140, 150, 160, 175, 200, 225, 250
রেটেড ভোল্টেজ(V)		AC 400V
রেট ইনসুলেশন ভোল্টেজ (V)		AC 690V
খুঁটির সংখ্যা		3			4
সীমিত ভাঙ্গা ক্ষমতা		C	S	H	C	S	H
শর্ট সার্কিট বাধা প্রদান ক্ষমতা (kA) AC400V		18	30	50	18	30	50
শর্ট সার্কিট (kA) AC400V পরিচালনা করুন		9	15	25	9	15	25
প্রোফাইল ছবি
	a	165			165
	b	105			140
	c	90			90
মাউন্টিং ছবি
	d	126			126
	e	35			35
	f	5			5
যন্ত্র জীবন		4000
বৈদ্যুতিক জীবন		2000
বৈদ্যুতিক-অপারেশন ডিভাইস (MD)		●
Extemal ঘূর্ণমান হ্যান্ডেল		●

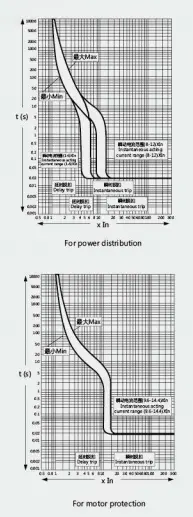

স্বয়ংক্রিয় ট্রিপিং ডিভাইস		তাপ-চুম্বকীয়

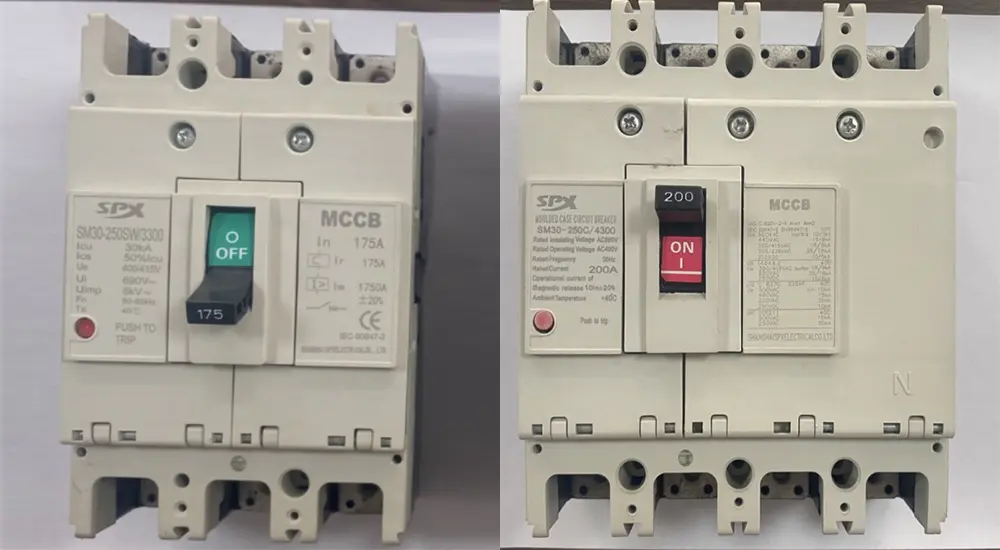

সামনের দৃশ্য
