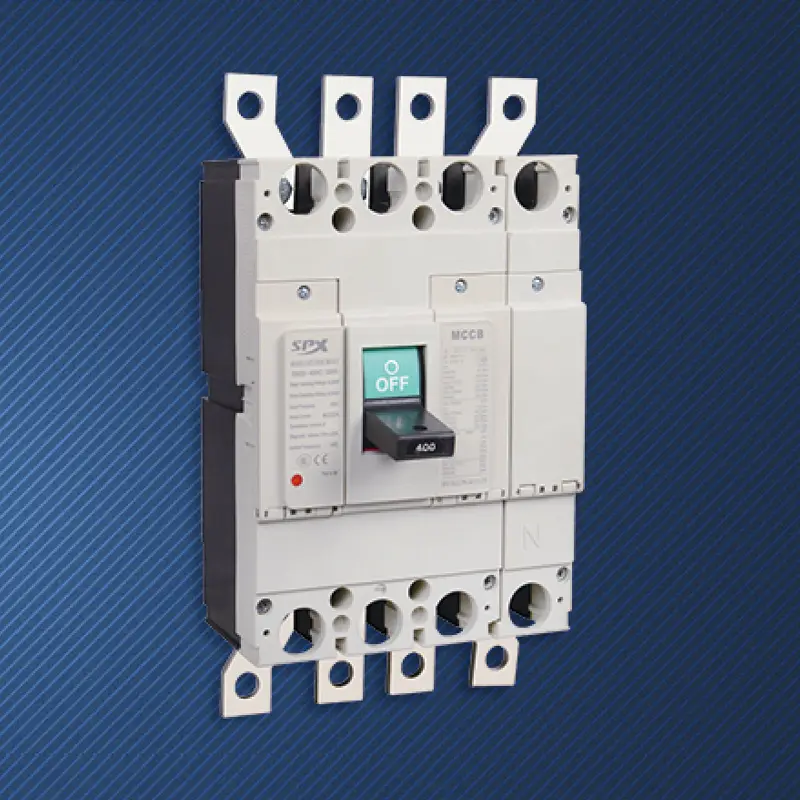

4P 350A মোল্ডেড কেস সার্কিট ব্রেকার

কয়েকশ কিলোওয়াট শক্তির ক্ষমতা সহ বড় ভবন বা শিল্প সুবিধাগুলিতে, বিতরণ ব্যবস্থার জটিলতা এবং সুরক্ষা প্রয়োজনীয়তাগুলি দ্রুত বৃদ্ধি পাচ্ছে। SPX কাস্টমাইজড 4P 350A মোল্ডেড কেস সার্কিট ব্রেকার বিশেষভাবে এই ধরনের জটিল সিস্টেমের "উৎস" বা "অর্টা" এর জন্য ডিজাইন করা হয়েছে। এটি একটি একক সুরক্ষা ফাংশন অতিক্রম করে এবং তিনটি মূল মিশন গ্রহণ করে: ফল্ট স্রোত কাটা, অ-রৈখিক লোড (যেমন আইটি সরঞ্জাম এবং ফ্রিকোয়েন্সি রূপান্তরকারী) দ্বারা উত্পন্ন হারমোনিক স্রোত পরিচালনা করা যা নিরপেক্ষ লাইনে ফিরে আসে এবং রক্ষণাবেক্ষণের সময় পরম নিরাপত্তা এবং সম্পূর্ণ বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে। এটি 'স্থিতিশীল শক্তি' যা বিশাল, ভারসাম্যহীন এবং সুরেলা সমৃদ্ধ লোডের মধ্যেও সিস্টেমের নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করে।

সুবিধা

উচ্চ-ক্ষমতার অরৈখিক লোড সিস্টেমে, তৃতীয় হারমোনিক কারেন্ট নিরপেক্ষ লাইনের উপর চাপিয়ে দেবে, যার ফলে এর কারেন্ট ফেজ লাইন কারেন্টকে ছাড়িয়ে যাবে। 4P 350A মোল্ডেড কেস সার্কিট ব্রেকারের N পোলে ফেজ পোল (350A) এর মতো একই স্তরের ওভারলোড এবং শর্ট সার্কিট সুরক্ষা ক্ষমতা রয়েছে, যা এই অস্বাভাবিক পরিস্থিতিতে নির্ভরযোগ্যভাবে কাজ করতে পারে এবং দীর্ঘমেয়াদী ওভারলোডের কারণে নিরপেক্ষ তারকে অতিরিক্ত গরম হওয়া এবং আগুন ধরাতে বাধা দেয়। এটি একটি মৌলিক নিরাপত্তা বিপত্তি যা তিনটি মেরু সার্কিট ব্রেকার দ্বারা সমাধান করা যায় না।
যখন কোনো গ্রাউন্ডিং বা শর্ট সার্কিট ত্রুটি দেখা দেয়, চারটি খুঁটি মিলিসেকেন্ড স্তরের সিঙ্ক্রোনাস সংযোগ বিচ্ছিন্ন করে এবং ত্রুটিপূর্ণ সার্কিট (সম্ভাব্যভাবে লাইভ N তারগুলি সহ) সম্পূর্ণরূপে বিদ্যুৎ সরবরাহের দিক থেকে বিচ্ছিন্ন হয়ে যায়, যা কর্মীদের এবং সরঞ্জামগুলির জন্য সর্বোচ্চ স্তরের সুরক্ষা প্রদান করে, IEC ও GB মান বৈদ্যুতিক যন্ত্রপাতিগুলিতে সম্পূর্ণ বিচ্ছিন্নতার কঠোর প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে মেনে চলে।
একটি ইলেকট্রনিক রিলিজ ইউনিট দিয়ে সজ্জিত, এটি চারটি খুঁটির প্রতিটির জন্য সুরক্ষা পরামিতিগুলি সূক্ষ্মভাবে সেট করতে পারে। উচ্চ মানের 4P 350A মোল্ডেড কেস সার্কিট ব্রেকারের সংক্ষিপ্ত বিলম্ব সুরক্ষা ফাংশন উপরের এবং নিম্ন স্তরের সম্পূর্ণ নির্বাচনী ট্রিপিং অর্জনের মূল চাবিকাঠি, এটি নিশ্চিত করে যে কোনও ত্রুটির ক্ষেত্রে শুধুমাত্র ন্যূনতম পরিসর বিচ্ছিন্ন হয়; একই সময়ে, এটি প্রতিটি ফেজ এবং নিরপেক্ষ লাইনের বর্তমান নিরীক্ষণ এবং রেকর্ড করতে পারে, পাওয়ার গুণমান বিশ্লেষণ এবং ফল্ট ট্রেসিংয়ের জন্য ডেটা সমর্থন প্রদান করে।
একটি বৃহৎ ক্ষমতার ফ্রেমওয়ার্ক ডিজাইন গ্রহণ করে, এটির চমৎকার তাপ অপচয় কর্মক্ষমতা এবং গতিশীল তাপীয় স্থিতিশীলতা রয়েছে এবং এটি 350A এর একটি অবিচ্ছিন্ন কারেন্ট এবং উচ্চ-তীব্রতার শর্ট-সার্কিট বৈদ্যুতিক শক সহ্য করতে পারে।
এটি চারটি মেরু সহায়ক পরিচিতি, অ্যালার্ম সিগন্যাল, শান্ট/আন্ডারভোল্টেজ রিলিজ ডিভাইস এবং বৈদ্যুতিক অপারেটিং মেকানিজমকে একীভূত করতে পারে, সহজেই দূরবর্তী পর্যবেক্ষণ, স্বয়ংক্রিয় সুইচিং এবং বিল্ডিং ম্যানেজমেন্ট সিস্টেমের সাথে সংযোগ অর্জন করতে পারে।

আবেদন

কাস্টমাইজড 4P 350A মোল্ডেড কেস সার্কিট ব্রেকার TN-S পাওয়ার সাপ্লাই সিস্টেমের অধীনে ডেটা সেন্টারের মেঝেগুলির জন্য প্রধান ইনকামিং সার্কিট ব্রেকার হিসাবে কাজ করে, বিপুল সংখ্যক একক-ফেজ সার্ভার ক্যাবিনেট ধারণকারী পাওয়ার ডিস্ট্রিবিউশন সিস্টেমকে রক্ষা করে এবং বিচ্ছিন্ন করে, কার্যকরভাবে 3য় হারমোনিক পরিচালনা করে।
বড় শপিং সেন্টার, সুপার হাই-রাইজ অফিস বিল্ডিং এবং স্টার রেটেড হোটেলগুলিতে ট্রান্সফরমারগুলির লো-ভোল্টেজ সাইড মেইন সুইচ সমস্ত লাইভ কন্ডাক্টরকে বিচ্ছিন্ন করার জন্য সুরক্ষা বিধিগুলির প্রয়োজনীয়তা পূরণ করে।
স্পোর্টস ভেন্যু, থিয়েটার, টারশিয়ারি হাসপাতাল এবং একাধিক একক-ফেজ লোড সহ অন্যান্য গুরুত্বপূর্ণ স্থানগুলিতে নিরাপত্তা এবং সামঞ্জস্য নিশ্চিত করতে তাদের প্রধান বিতরণ ক্যাবিনেটের জন্য 4P 350A মোল্ডেড কেস সার্কিট ব্রেকার ব্যবহার করতে হবে।
4P 350A মোল্ডেড কেস সার্কিট ব্রেকার কেন্দ্রীভূত পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ সরঞ্জাম সহ বড় ওয়েল্ডিং ওয়ার্কশপ এবং উত্পাদন লাইনগুলির জন্য শক্তি সুরক্ষা এবং নিরপেক্ষ লাইন সুরেলা বর্তমান সুরক্ষা প্রদান করে।

মোল্ডেড কেস সার্কিট ব্রেকার MCCB প্যারামিটারের SPX SM30-400 সিরিজ

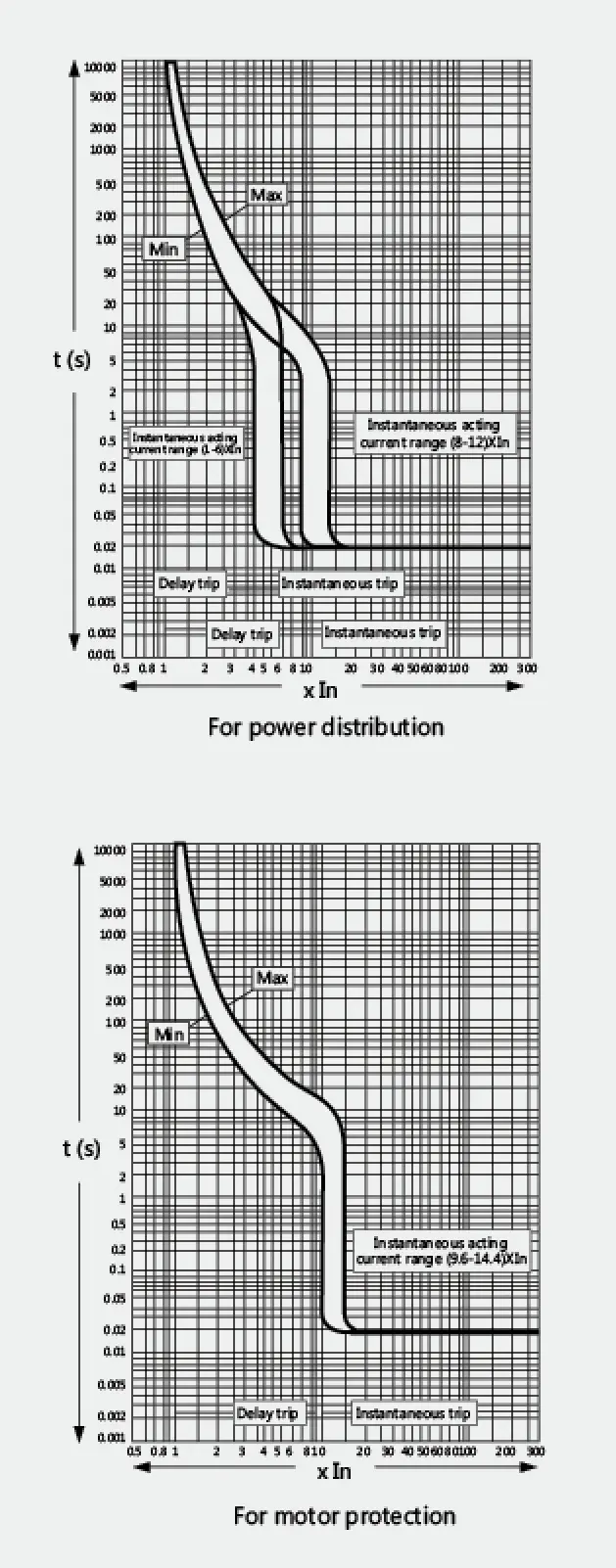

ফ্রেম(A)		SM30-400(NF-CW)						অপারেটিং বৈশিষ্ট্য
(A) এ রেট করা বর্তমান		250, 300, 315, 350, 400
রেটেড ভোল্টেজ(V)		AC 400V
রেট ইনসুলেশন ভোল্টেজ (V)		AC 690V
খুঁটির সংখ্যা		3			4
সীমিত ভাঙ্গা ক্ষমতা		C	S	H	C	S	H
শর্ট সার্কিট ইন্টারপ্টিং সার্কিট(kA) AC400V		25	35	50	25	35	50
শর্ট সার্কিট (kA) AC400V পরিচালনা করুন		15	20	25	15	20	25
প্রোফাইল ছবি
	a	258			258
	b	140			185
	c	153			153
মাউন্টিং ছবি
	d	195			195
	e	45			45
	f	8			8
যন্ত্র জীবন		4000
বৈদ্যুতিক জীবন		1500
বৈদ্যুতিক-অপারেশন ডিভাইস (MD)		●
Extemal ঘূর্ণমান হ্যান্ডেল		●
স্বয়ংক্রিয় ট্রিপিং ডিভাইস		তাপ-চুম্বকীয়
