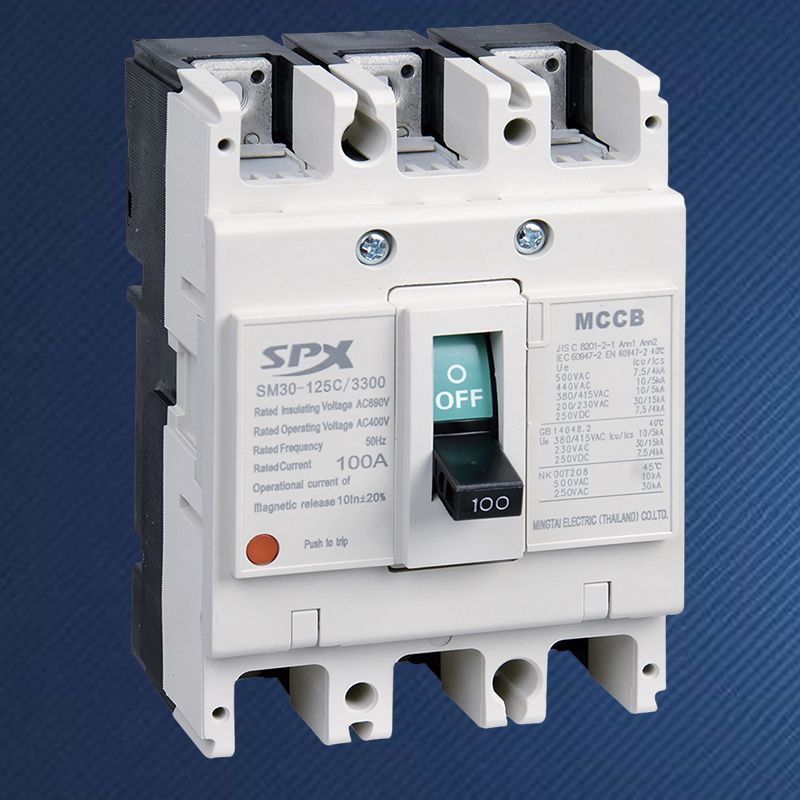

কম ভোল্টেজ ঢালাই কেস সার্কিট ব্রেকারআধুনিক বিদ্যুৎ বিতরণ ব্যবস্থায় একটি অত্যন্ত গুরুত্বপূর্ণ সুরক্ষা ডিভাইস। এটি ম্যানুয়াল কন্ট্রোল ফাংশন এবং স্বয়ংক্রিয় সুরক্ষা ফাংশনকে সংহত করে, যা শুধুমাত্র অপারেশনের নমনীয়তা নিশ্চিত করে না, তবে বিদ্যুতের নিরাপত্তাও নিশ্চিত করে। এর কাজের নীতিটি মূলত সার্কিটের বৈদ্যুতিক পরামিতিগুলির রিয়েল-টাইম নিরীক্ষণের উপর ভিত্তি করে, এবং অতিরিক্ত চাপ, শর্ট সার্কিট, আন্ডারভোল্টেজ ইত্যাদির মতো অস্বাভাবিক অবস্থার সময় সার্কিটটি দ্রুত কেটে দেয়।cur
যোগাযোগ ব্যবস্থা:স্বাভাবিক অবস্থায় কারেন্ট সঞ্চালন এবং ট্রিপ করার সময় দ্রুত সার্কিট ভাঙার জন্য দায়ী।
আর্ক নির্বাপক সিস্টেম:বিশ্লেষণের সময় উত্পন্ন চাপ নিভিয়ে দিতে এবং সরঞ্জামের ক্ষতি রোধ করতে ব্যবহৃত হয়।
অপারেটিং মেকানিজম:ম্যানুয়াল বা বৈদ্যুতিক বন্ধ এবং খোলার, সাধারণত বিনামূল্যে ট্রিপিং প্রক্রিয়া।
মুক্তি:ত্রুটি সনাক্ত করতে এবং ট্রিপিং অ্যাকশন ট্রিগার করতে ব্যবহৃত হয়, সাধারণ প্রকারের মধ্যে রয়েছে থার্মোম্যাগনেটিক (ওভারলোড সুরক্ষার জন্য বাইমেটাল, শর্ট-সার্কিট সুরক্ষার জন্য ইলেক্ট্রোম্যাগনেটিক কয়েল) বা ইলেকট্রনিক (ট্রান্সফরমার স্যাম্পলিং, মাইক্রোপ্রসেসর নিয়ন্ত্রণের মাধ্যমে)।
ঘের:নিরোধক, সুরক্ষা এবং কাঠামোগত সহায়তা প্রদান করে, সাধারণত উচ্চ অস্তরক শক্তি উপকরণ থেকে ঢালাই করা হয়।
স্বাভাবিক অপারেশন:নিরাপদ লোড অবস্থায়, প্রধান যোগাযোগ বন্ধ থাকে, কারেন্ট স্বাভাবিকভাবে চলতে থাকে এবং ফ্রি ট্রিপিং মেকানিজম লক অবস্থায় থাকে।
ওভারলোড সুরক্ষা:যখন সার্কিট ওভারলোড ঘটে এবং একটি নির্দিষ্ট সময়ের জন্য স্থায়ী হয়, তখন থার্মাল ট্রিপ ডিভাইসের বাইমেটাল উত্তপ্ত হয় এবং ট্রিপ মেকানিজমকে কাজ করার জন্য বাঁকানো হয় এবং এর কর্ম সময় ওভারলোড কারেন্টের বিপরীতভাবে সমানুপাতিক হয়।
শর্ট সার্কিট সুরক্ষা:শর্ট-সার্কিট ঘটলে, কারেন্ট তীব্রভাবে বেড়ে যায় (সাধারণত রেট করা কারেন্টের 10 - 12 গুণ), এবং চৌম্বক রিলিজের ইলেক্ট্রোম্যাগনেটিক কয়েল তাত্ক্ষণিকভাবে আর্মেচারকে আকর্ষণ করার জন্য যথেষ্ট চৌম্বকীয় বল তৈরি করে এবং প্রভাব মুক্ত রিলিজ মেকানিজম মিলিসেকেন্ড দ্রুত ব্রেকিং উপলব্ধি করে।
ঐচ্ছিক আন্ডারভোল্টেজ সুরক্ষা:আন্ডারভোল্টেজ রিলিজের কয়েলটি পাওয়ার সাপ্লাই সাইডে সমান্তরালভাবে সংযুক্ত থাকে। যখন লাইন ভোল্টেজ সেট মানের থেকে কম হয়, তখন এর আর্মেচার রিলিজ করে এবং মেকানিজমকে ট্রিপ করার জন্য চালিত করে।
চাপ নির্বাপণ প্রক্রিয়া:যোগাযোগ বিশ্লেষণ অবিলম্বে চাপ উত্পাদন, চাপ নির্বাপক গ্রিড বিভক্ত করা হবে, ঠান্ডা এবং দীর্ঘায়িত, আয়ন পুনর্মিলন ত্বরান্বিত, যাতে চাপ দ্রুত নিভে যাবে এবং নিরোধক শক্তি পুনরুদ্ধার.
আধুনিক সার্কিট ব্রেকারব্যাপকভাবে ইলেকট্রনিক রিলিজ ব্যবহার করা হয়েছে, বর্তমান ট্রান্সফরমার মাধ্যমে প্রতিটি ফেজ বর্তমান রিয়েল-টাইম পর্যবেক্ষণ, এবং সেট মান তুলনা. একবার একটি অস্বাভাবিকতা সনাক্ত করা হলে, মাইক্রোপ্রসেসর ইলেকট্রনিক ট্রিপ উপাদান চালানোর জন্য একটি সংকেত পাঠায়, যা অপারেটিং মেকানিজমকে কাজ করতে চালিত করে। এই পদ্ধতিতে উচ্চতর নির্ভুলতা, সমৃদ্ধ ফাংশন রয়েছে এবং যোগাযোগ এবং রিমোট কন্ট্রোল উপলব্ধি করতে পারে।
একটিতে ওভারলোড, শর্ট সার্কিট, আন্ডারভোল্টেজ এবং অন্যান্য সুরক্ষা সেট করুন।
উচ্চ ব্রেকিং ক্ষমতা, সামঞ্জস্যযোগ্য কর্ম মান, ভাল নির্বাচন.
নিরাপদ এবং সুবিধাজনক অপারেশন, ঘন ঘন ম্যানুয়াল এবং রিমোট স্বয়ংক্রিয় নিয়ন্ত্রণ সমর্থন করে।
কম্প্যাক্ট গঠন, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ।
