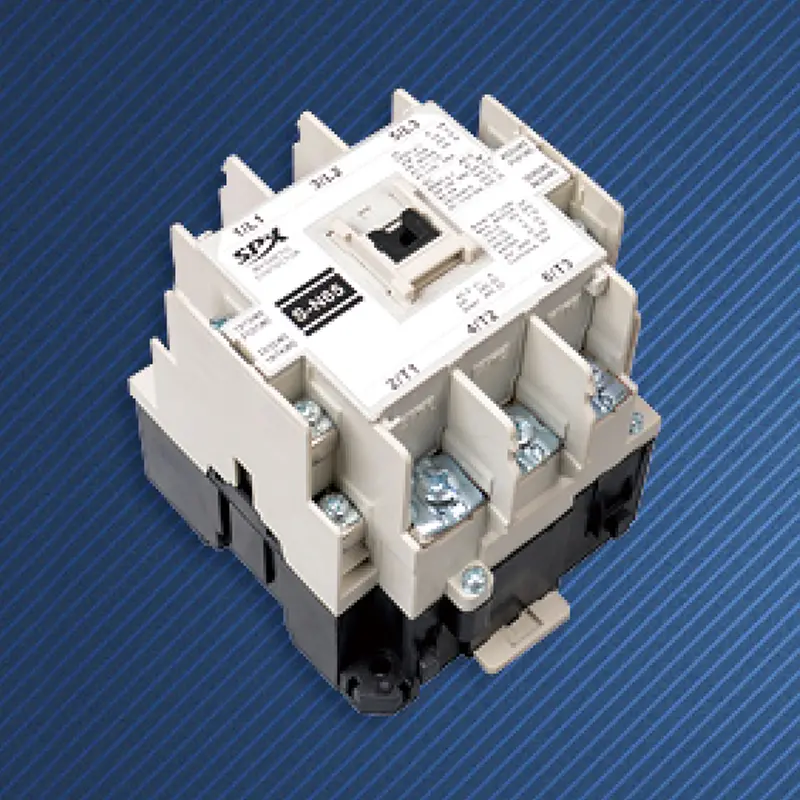

এসি কন্টাক্টর এয়ার কন্ডিশনিং ইউনিট

SPX বৈদ্যুতিক কারখানার কাস্টমাইজড এসি কন্টাক্টর এয়ার কন্ডিশনার ইউনিট একটি সার্বজনীন কন্টাক্টরের সহজ প্রয়োগ নয়। এটি একটি ইলেক্ট্রোম্যাগনেটিক সুইচ ডিভাইস যা বৈদ্যুতিক জীবন, ব্রেকিং ক্ষমতা এবং ভলিউম কাঠামোর পরিপ্রেক্ষিতে এয়ার কন্ডিশনার কম্প্রেসার (বিশেষ করে স্বয়ংক্রিয় রিসেট ওভারলোড সুরক্ষা সহ সিল করা কম্প্রেসার) এবং ফ্যান মোটরগুলির কাজের বৈশিষ্ট্যের ভিত্তিতে সংজ্ঞায়িত করা হয়।

বৈশিষ্ট্য এবং সুবিধা

উচ্চ মানের এসি কন্টাক্টর এয়ার কন্ডিশনার ইউনিট AC-8a (নিয়ন্ত্রিত সিল করা রেফ্রিজারেশন কম্প্রেসারে বৈদ্যুতিক মোটর) বা AC-7a (গৃহস্থালী এবং অনুরূপ কাজের জন্য বৈদ্যুতিক মোটর লোড) এর ব্যবহারের বিভাগের মানগুলি কঠোরভাবে মেনে চলে, যার অর্থ হল এর বৈদ্যুতিক জীবন এবং চালু/বন্ধ ক্ষমতা পরীক্ষার শর্তগুলি বাস্তবিক এয়ারপ্রেসের কাজের অবস্থার সম্পূর্ণ অনুকরণ করে।
সাধারণ রেটেড ওয়ার্কিং কারেন্ট 30A থেকে 45A পর্যন্ত কভার করে, এবং কাজের ভোল্টেজ একক-ফেজ (208-240V) বা তিন-ফেজ (660V পর্যন্ত) এয়ার কন্ডিশনার সিস্টেমের সাথে মিলে যায়, যা বেশিরভাগ গৃহস্থালী এবং বাণিজ্যিক এয়ার কন্ডিশনারগুলির কম্প্রেসার পাওয়ার প্রয়োজনীয়তা সরাসরি মেটাতে পারে।
প্রধান পরিচিতিগুলি সাধারণত সিলভার অ্যালয় বা সিলভার ভিত্তিক মিশ্র ধাতু দিয়ে তৈরি হয়, যার চমৎকার পরিবাহিতা, চাপ ক্ষয় প্রতিরোধ এবং ঢালাই প্রতিরোধ ক্ষমতা রয়েছে, এমনকি ঘন ঘন কম্প্রেসার স্টার্ট-আপ সার্জ স্রোতের শিকার হলেও স্থিতিশীল যোগাযোগ নিশ্চিত করে।
একটি উপরের এবং নিম্ন লেআউট সহ একটি ত্রিমাত্রিক নকশা গ্রহণ করা, উপরের অংশটি একটি সরাসরি অভিনয় সেতু ডাবল ব্রেক পয়েন্ট যোগাযোগ ব্যবস্থা, এবং নীচের অংশটি একটি ইলেক্ট্রোম্যাগনেটিক সিস্টেম। কাঠামোটি কমপ্যাক্ট এবং সীমিত স্থান সহ শীতাতপনিয়ন্ত্রণ নিয়ন্ত্রণ বাক্সে ইনস্টলেশনের জন্য উপযোগী।
ডবল ব্রেক ইলেকট্রিক আর্ক এক্সটিংগুইশিং চেম্বার বা অনুদৈর্ঘ্য সীম আর্ক এক্সটিংগুইশিং গ্রিড দিয়ে তৈরি করা কারেন্ট ভাঙার সময় তৈরি হওয়া আর্ককে দ্রুত ঠান্ডা ও নিভিয়ে দিতে পারে, কার্যকরভাবে পরিচিতিগুলিকে রক্ষা করে এবং অন্যান্য দুর্বল কারেন্ট নিয়ন্ত্রণ সংকেতগুলির সাথে হস্তক্ষেপ প্রতিরোধ করে।
কঠোর পরিবেশগত অভিযোজনযোগ্যতা: ব্যবহারের শর্তগুলি স্পষ্টভাবে সংজ্ঞায়িত করা হয়েছে, যেমন পরিবেষ্টিত বায়ুর তাপমাত্রা পরিসীমা (সাধারণত -5 ℃ থেকে +50 ℃), উচ্চতা (≤ 2000m), দূষণের স্তর, এবং ইনস্টলেশন বিভাগ (সাধারণত ক্লাস III), উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা এবং কম্পন ইউনিটের বাইরের পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করতে।
অন-সাইট ইনস্টলেশনের সুবিধার জন্য, দুটি প্রধান সার্কিট সংযোগ পদ্ধতি প্রায়শই প্রদান করা হয়: প্লাগ সংযোগ এবং স্ক্রু সংযোগ। কয়েল টার্মিনালগুলিও সাধারণত প্লাগ-ইন সংযোগের সাথে ডিজাইন করা হয় যাতে তারের প্রক্রিয়াটিকে সহজ করা যায়।
কিছু মডেল বৈদ্যুতিক ইন্টারলকিং বা কন্ট্রোল সিস্টেমে যোগাযোগকারীর অবস্থার প্রতিক্রিয়ার জন্য সহায়ক যোগাযোগ মডিউলগুলি ইনস্টল করার অনুমতি দেয়, নিয়ন্ত্রণের নমনীয়তা বৃদ্ধি করে।

মূল অ্যাপ্লিকেশন পরিস্থিতি

নির্দিষ্ট গতি বা পরিবর্তনশীল ফ্রিকোয়েন্সি এয়ার কন্ডিশনার সিস্টেমের সিল করা রেফ্রিজারেশন কম্প্রেসার এবং আউটডোর ফ্যান মোটর নিয়ন্ত্রণ করুন।
এসি কন্টাক্টর এয়ার কন্ডিশনার ইউনিট ফোর-ওয়ে ডিরেকশনাল ভালভ, কম্প্রেসার এবং ফ্যানের মতো লোডের জন্য পাওয়ার সুইচিং এক্সিকিউশন ইউনিট হিসেবে কাজ করে।
এসি কন্টাক্টর এয়ার কন্ডিশনিং ইউনিট রেফ্রিজারেটর এবং ডিসপ্লে ক্যাবিনেটের মতো সরঞ্জামের কম্প্রেসার কন্ট্রোল সার্কিটে প্রয়োগ করা হয়।

SPX AC Contactor সুইচ প্যারামিটার

ফ্রেম(A)			SS-N65
KW/HP(AC-3) Reted power(AC-3) IEC60947-4		220V	18.5/25
		380V	30/40
রিটেড কারেন্ট(AC-3) GB14048.4		220V	68
		380V	66
রিটেড হিটিং কারেন্ট (A)			100
রিটেড ইনসুটালড ভোল্টেজ(V)			660
সহায়ক যোগাযোগ AC-15	যোগাযোগ	স্ট্যান্ডার্ড	2NO+2NC
	রিটেড কারেন্ট(A)	220V	1.6
		380V	0.95
বৈদ্যুতিক জীবন			60
যান্ত্রিক জীবন			300

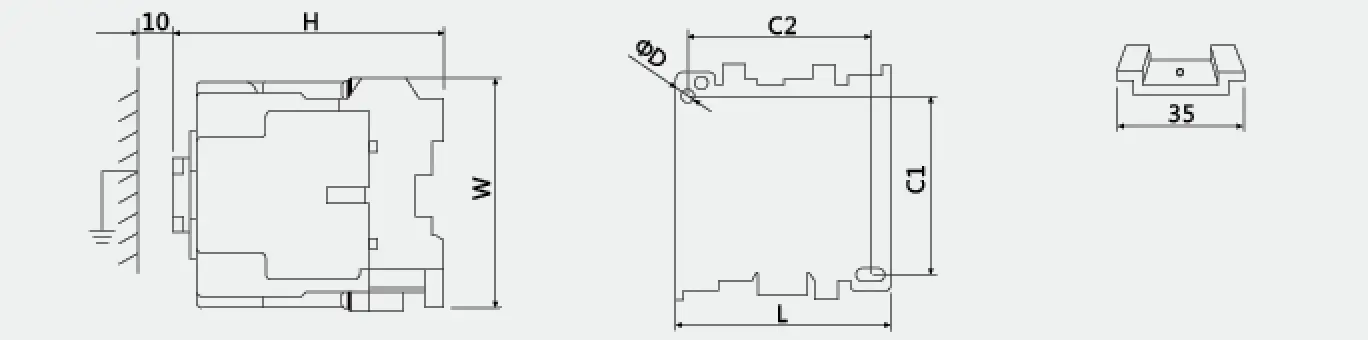

রূপরেখা এবং ইনস্টলেশন মাত্রা
			টাইপ	L	W	H	গ 1	C2	ΦD
			SS-N65	88	106	106	75	70	5
