এসি কন্টাক্টর দিন রেল মাউন্ট

অগোছালো ওয়্যারিং এবং সময়সাপেক্ষ ফিক্সেশনকে বিদায় জানান। যখন SPX ইলেকট্রিকের টেকসই এসি কন্টাক্টর ডিন রেল মাউন্ট প্রমিত ডিআইএন রেলের সাথে মিলিত হয়, তখন এটি একটি একক ডিভাইস থেকে একটি শিল্পায়িত, পদ্ধতিগত বৈদ্যুতিক ইনস্টলেশন সিস্টেমের অংশে আপগ্রেড হয়। আমরা যে রেল মাউন্টেড এসি কন্টাক্টর প্রদান করি তার মূল্য নির্ভরযোগ্য বর্তমান স্যুইচিংয়ের অনেক বেশি, তবে এটি কীভাবে আপনার ক্যাবিনেট স্পেস লেআউট এবং কর্মপ্রবাহকে চূড়ান্ত সুবিধার সাথে পুনর্গঠন করে তার মধ্যেও রয়েছে।

সুবিধা

পরিমাপ, তুরপুন, বা লঘুপাতের প্রয়োজন নেই। সাধারণ 35 মিমি ডিআইএন রেলের সাথে এসি কন্টাক্টর ডিন রেল মাউন্টের পিছনের ফিতেটিকে সহজভাবে সারিবদ্ধ করুন, এটিকে নিরাপদে লক করতে হালকাভাবে টিপুন এবং একটি ডিভাইস ইনস্টল করার সময় সেকেন্ডে পরিমাপ করা হয়।
সমস্ত রেল মাউন্ট করা উপাদানগুলি (সার্কিট ব্রেকার, রিলে, টার্মিনাল ব্লক ইত্যাদি সহ) একই রেফারেন্স লাইন ভাগ করে, স্বাভাবিকভাবে একটি অনুভূমিক এবং উল্লম্ব নিয়মিত বিন্যাস তৈরি করে, নান্দনিকতার উন্নতি করে এবং ম্যানুয়াল ড্রিলিং ভুলভাবে সৃষ্ট ইনস্টলেশনের তির্যকতা সম্পূর্ণরূপে দূর করে।
ডিভাইসটি সহজেই গাইড রেলে স্লাইড করতে পারে, এবং স্লট পরিকল্পনা এবং রাউটিং এর জন্য সর্বাধিক নমনীয়তা রেখে তারের আগে এবং পরে যে কোনও সময় এর আপেক্ষিক অবস্থান সামঞ্জস্য করা যেতে পারে।
যখন এসি কন্টাক্টর ডিন রেল মাউন্ট প্রতিস্থাপন বা প্রসারিত করার প্রয়োজন হয়, তখন ফিতেটি আলগা করতে একটি স্ক্রু ড্রাইভার ব্যবহার করুন এবং পুরানো অংশটি সরিয়ে একটি নতুন দিয়ে প্রতিস্থাপন করুন। সিস্টেম সম্প্রসারণ বা ত্রুটি পুনরুদ্ধার দ্রুত হয়ে যায় এবং সংলগ্ন প্রভাবিত করে না
ডিভাইস ফ্ল্যাট ইনস্টলেশনের সাথে তুলনা করে, গাইড রেল ইনস্টলেশনটি ক্যাবিনেটের গভীরতার দিকে বহু-স্তর, উচ্চ-ঘনত্বের লেআউটের জন্য অনুমতি দেয়, ক্যাবিনেটের ভিতরে মূল্যবান ত্রি-মাত্রিক স্থান সম্পূর্ণরূপে ব্যবহার করে।
এটি প্যানেল হোল প্রক্রিয়াকরণের জন্য সময় এবং উপাদান খরচ বাঁচায়, ইনস্টলেশন সরঞ্জামগুলির প্রয়োজনীয়তা হ্রাস করে এবং পরবর্তী রক্ষণাবেক্ষণ এবং সংস্কারের জন্য শ্রম খরচ উল্লেখযোগ্যভাবে হ্রাস করে।

পণ্য নকশা এবং ইনস্টলেশন বিশ্লেষণ

এসি কন্টাক্টর দিন রেল মাউন্ট কঠোরভাবে আন্তর্জাতিকভাবে স্বীকৃত TH35-7.5 বা TH35-15 DIN রেল স্ট্যান্ডার্ড অনুসরণ করে, বাজারে বৈদ্যুতিক ক্যাবিনেট এবং আনুষাঙ্গিকগুলির বিশাল সংখ্যার সাথে বিরামহীন সামঞ্জস্য নিশ্চিত করে। পিছনের অংশটি উচ্চ দৃঢ়তা ইঞ্জিনিয়ারিং প্লাস্টিকের তৈরি ইলাস্টিক বাকল দিয়ে সজ্জিত, যা স্থিতিশীল লকিং বল প্রদান করে এবং সহজ টুল অপারেশনের মাধ্যমে দ্রুত মুক্তির অনুমতি দেয়।
একই দিক থেকে দ্রুত এবং নির্ভুল ওয়্যারিং অপারেশনের জন্য সমস্ত পাওয়ার এবং কন্ট্রোল টার্মিনালগুলি সামনে স্পষ্টভাবে লেবেলযুক্ত।
ওয়্যারিং টার্মিনালগুলি ডিজাইনে অপ্টিমাইজ করা হয়েছে, স্ক্রু ড্রাইভার অপারেশনের জন্য পর্যাপ্ত জায়গা রেখে গেছে এমনকি ঠান্ডা চাপযুক্ত সংযোগকারীগুলির সাথে তারগুলি ব্যবহার করার সময়ও।
শীর্ষ বা পাশে সনাক্তকরণ প্লেট ঢোকানো বা লেখার জন্য একটি এলাকা দিয়ে ডিজাইন করা হয়েছে, যা সার্কিট নম্বরিং এবং কার্যকরী লেবেলিংয়ের সুবিধা দেয়।

মূল আবেদন এলাকা

মোটর, হিটার, সোলেনয়েড ভালভ ইত্যাদির মতো অ্যাকচুয়েটরগুলির ড্রাইভিং কোর হিসাবে, এসি কন্টাক্টর ডিন রেল মাউন্ট একই রেলের সাথে PLC, সার্কিট ব্রেকার, সুইচ পাওয়ার সাপ্লাই ইত্যাদির সাথে পাশাপাশি ইনস্টল করা হয়, যা প্রমিত নিয়ন্ত্রণ সিস্টেম হার্ট গঠন করে।
বিকেন্দ্রীভূত নিয়ন্ত্রণ এবং সরলীকৃত ওয়্যারিং অর্জন করে সরাসরি স্থানীয় লোড চালনা করে এমন অন্তর্নির্মিত কন্টাক্টর সহ যে ডিভাইসগুলির রিমোট কন্ট্রোলের প্রয়োজন হয় তার পাশে কমপ্যাক্ট রেল টাইপ জংশন বক্স ইনস্টল করুন।
এসি কন্টাক্টর ডিন রেল মাউন্ট আলো নিয়ন্ত্রণ, ফ্যানের কয়েল নিয়ন্ত্রণ, জল পাম্প নিয়ন্ত্রণ এবং অন্যান্য পরিস্থিতিতে, বিতরণ কক্ষ বা অন-সাইট নিয়ন্ত্রণ বাক্সে মানসম্মত নির্মাণ এবং কেন্দ্রীভূত ব্যবস্থাপনার সুবিধার্থে ব্যবহৃত হয়।
যান্ত্রিক সরঞ্জাম প্রস্তুতকারকদের জন্য একটি "প্লাগ এবং প্লে" ইলেকট্রনিক কন্ট্রোল মডিউল ফাউন্ডেশন সরবরাহ করুন, যা উল্লেখযোগ্যভাবে সরঞ্জাম ক্যাবিনেটের সমাবেশ এবং কমিশনিং চক্রকে হ্রাস করে।

SPX হাউসহোল্ড এসি মডুলার কন্টাক্টর প্যারামিটার

ফ্রেম(A)			SS-N20
KW/HP(AC-3) Reted power(AC-3) IEC60947-4		220V	৫.৫/৭.৫
		380V	11/15
রিটেড কারেন্ট(AC-3) GB14048.4		220V	22
		380V	22
রিটেড হিটিং কারেন্ট (A)			32
রিটেড ইনসুটালড ভোল্টেজ(V)			660
সহায়ক যোগাযোগ AC-15	যোগাযোগ	স্ট্যান্ডার্ড	1NO+1NC
	রিটেড কারেন্ট (A)	220V	1.6
		380V	0.95
বৈদ্যুতিক জীবন			100
যান্ত্রিক জীবন			500

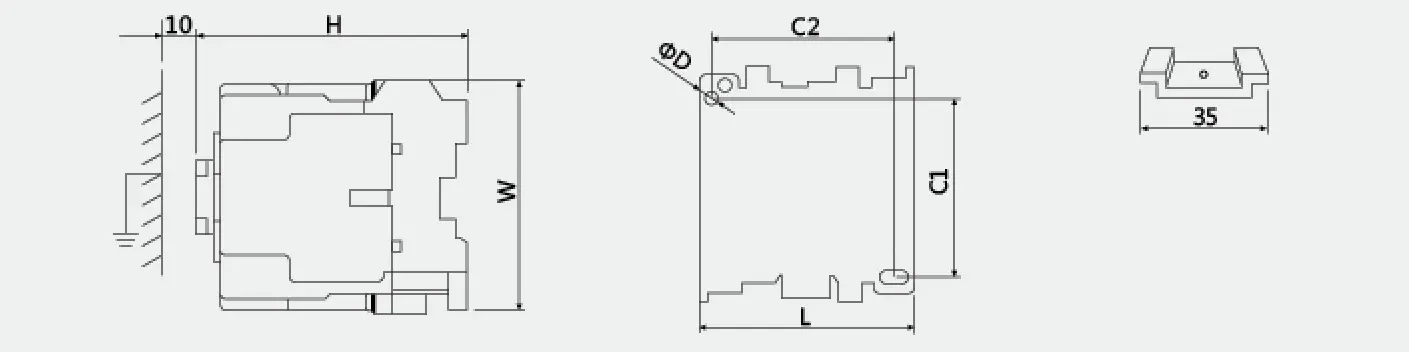

রূপরেখা এবং ইনস্টলেশন মাত্রা
			টাইপ	L	W	H	গ 1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
