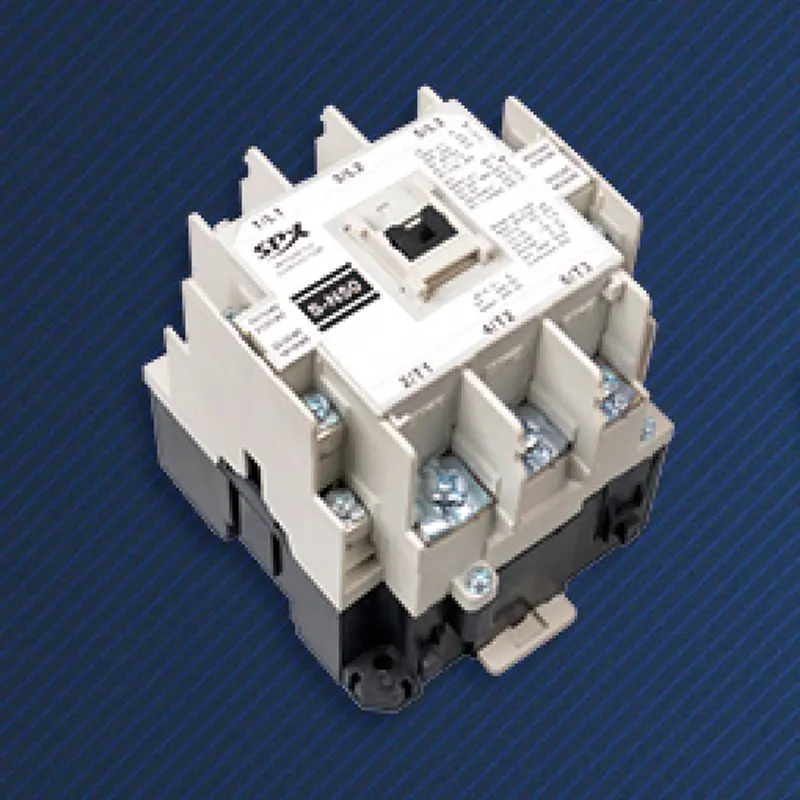

380V এসি কন্টাক্টর

শিল্প শক্তির জগতে, 380V থ্রি-ফেজ ইলেক্ট্রিসিটি হল প্রবাহিত রক্ত, এবং এই ভোল্টেজের জন্য অপ্টিমাইজ করা SPX ইলেকট্রিক টেকসই 380V AC Contactor হল হার্টের ভালভ যা রক্ত ​​প্রবাহকে সুনির্দিষ্টভাবে নিয়ন্ত্রণ করে। উচ্চ ভোল্টেজ স্তরে "ডেরেটিং" করার জন্য একটি সর্বজনীন মডেলের পরিবর্তে, সত্যিকারের 380V সিস্টেমের জন্য ডিজাইন করা একটি কন্টাক্টর বেছে নেওয়ার অর্থ হল আপনার ডিভাইসে উচ্চতর সামঞ্জস্য, ভাল কর্মক্ষমতা এবং দীর্ঘ জীবনকালের জিন স্থাপন করা।

কয়েল, আয়রন কোর এবং রিঅ্যাকশন স্প্রিং 380V ভোল্টেজে তাদের সাকশন বৈশিষ্ট্যের জন্য অপ্টিমাইজ করা হয়েছে, রেট করা ভোল্টেজের ± 10% এর ওঠানামা সীমার মধ্যে নির্ভরযোগ্য স্তন্যপান এবং মুক্তি নিশ্চিত করে, দুর্বল ভোল্টেজ অভিযোজন দ্বারা সৃষ্ট শব্দ, কম্পন বা দুর্বল সাকশন এড়িয়ে যায়।

অভ্যন্তরীণ লাইভ অংশগুলির মধ্যে বৈদ্যুতিক ছাড়পত্র এবং ক্রীপেজ দূরত্ব কঠোরভাবে 380V ভোল্টেজ স্তরের জন্য প্রয়োজনীয় নিরোধক স্তর অনুসারে ডিজাইন এবং তৈরি করা হয়েছে, আর্দ্র এবং ধুলোময় পরিবেশে দীর্ঘমেয়াদী নিরোধক স্থিতিশীলতা নিশ্চিত করতে সুনির্দিষ্ট এবং অ-অতিরিক্ত নিরাপত্তা গ্যারান্টি প্রদান করে।

শিল্প পাওয়ার গ্রিডগুলিতে প্রায়শই অপারেশনাল ওভারভোল্টেজ এবং ক্ষণস্থায়ী বৃদ্ধি থাকে। 380V ডেডিকেটেড কন্টাক্টরের আর্ক এক্সটিংগুইশিং সিস্টেম এবং ইনসুলেশন উপাদান কার্যকরভাবে এই ধরনের প্রভাব সহ্য করতে পারে, ভাঙ্গন বা চাপ পুনঃস্থাপনের ঝুঁকি হ্রাস করে।

উচ্চ অপারেটিং ফ্রিকোয়েন্সি (AC-3, AC-4 বিভাগ) কাজের অবস্থার জন্য যেমন মোটর স্টার্ট স্টপ, ইঞ্চিং, এবং শিল্প সাইটগুলিতে বিপরীত ব্রেকিং, বৈদ্যুতিক এবং যান্ত্রিক জীবন নির্দেশকগুলি সরাসরি 380V. মূল কার্যক্ষমতার পরামিতিগুলিতে প্রকৃত লোড অবস্থার সাথে মিলে যায়:

রেটেড ইনসুলেশন ভোল্টেজ (Ui): সাধারণত 690V বা উচ্চতর, 380V অপারেটিং ভোল্টেজের জন্য পর্যাপ্ত নিরাপত্তা রিডানডেন্সি প্রদান করে। রেটেড ওয়ার্কিং কারেন্ট (অর্থাৎ): নির্বাচনটি 380V এ নিয়ন্ত্রিত লোডের (যেমন মোটর পাওয়ার) সাথে সম্পর্কিত বর্তমান মানের উপর ভিত্তি করে হওয়া উচিত, যদি 380V ভোল্টের a.2-ডাব্লু ভোল্টের a.2-এফ রেটেড উদাহরণ থাকে। 380V এ প্রায় 42A এর বর্তমান, ≥ 45A রেটিং সহ একটি কন্টাক্টর নির্বাচন করা উচিত। ব্যবহারের বিভাগ: AC-3 (কাঠবিড়াল খাঁচা মোটর শুরু স্টপ) সবচেয়ে সাধারণ মান. যদি ঘন ঘন ইঞ্চি বা বিপরীত ব্রেকিং এর জন্য ব্যবহার করা হয়, তাহলে AC-4 ক্যাটাগরি অনুযায়ী ধারণক্ষমতা বাছাই করতে হবে বা কমাতে হবে।

নির্বাচন এবং আবেদন নির্দেশিকা:

আবেদন ক্ষেত্র:
স্টকে থাকা 380V এসি কন্টাক্টর মেশিন টুলস, পাম্প, ফ্যান, কম্প্রেসার, কনভেয়র এবং প্রোডাকশন লাইন মেশিনারির সমস্ত থ্রি-ফেজ মোটর নিয়ন্ত্রণের জন্য উপযুক্ত। 380V AC কন্টাক্টর মোটর কন্ট্রোল সেন্টার (MCC), ডিস্ট্রিবিউশন প্যানেল এবং ক্যাপাসিটর ক্ষতিপূরণ ক্যাবিনেটে একটি স্ট্যান্ডার্ড উপাদান হিসেবে কাজ করে।
সেন্ট্রাল এয়ার কন্ডিশনার ইউনিট, কুলিং ওয়াটার পাম্প, লিফট ট্র্যাকশন মেশিন এবং ফায়ার পাম্পের জন্য পাওয়ার কন্ট্রোল।
পানি সরবরাহ ব্যবস্থা, পয়ঃনিষ্কাশন ব্যবস্থা, বন্দর উত্তোলন সরঞ্জাম এবং অন্যান্য অ্যাপ্লিকেশনের জন্য পাওয়ার সুইচ।

SPX AC ম্যাগনেটিক কন্টাক্টর প্যারামিটার

ফ্রেম(A)			SS-T20
KW/HP(AC-3) Reted power(AC-3) IEC60947-4		220V	3.7
		380V	7.5
রিটেড কারেন্ট(AC-3) GB14048.4		220V	18
		380V	18
রিটেড হিটিং কারেন্ট (A)			32
রিটেড ইনসুটালড ভোল্টেজ(V)			660
সহায়ক যোগাযোগ AC-15	যোগাযোগ	স্ট্যান্ডার্ড	1NO+1NC
	রিটেড কারেন্ট (A)	220V	1.6
		380V	0.95
বৈদ্যুতিক জীবন			100
যান্ত্রিক জীবন			500
রূপরেখা এবং ইনস্টলেশন মাত্রা
			টাইপ	L	W	H	গ 1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
