এসি কন্টাক্টর সুইচ

যখন সাধারণ অন-অফকে "অটোমেশন" এর আত্মা প্রদান করা প্রয়োজন, তখন SPX বৈদ্যুতিক কাস্টমাইজড এসি কন্টাক্টর সুইচ একটি অনিবার্য পছন্দ হয়ে ওঠে। এটি একটি সাধারণ ম্যানুয়াল সুইচ থেকে অনেক দূরে, তবে একটি বুদ্ধিমান পাওয়ার এক্সিকিউশন টার্মিনাল যা বোতাম, সেন্সর, পিএলসি, বা মাইক্রোপ্রসেসর থেকে দুর্বল নির্দেশাবলীর প্রতিক্রিয়া জানাতে পারে এবং শত শত অ্যাম্পিয়ার কারেন্ট চালাতে পারে। এর অস্তিত্ব কেন্দ্রীভূত নিয়ন্ত্রণ, স্বয়ংক্রিয় ইন্টারলকিং এবং দূরবর্তী সময়সূচীকে সম্ভব করে তোলে।

কেন এটি কমান্ড এবং ক্ষমতার মধ্যে একটি গুরুত্বপূর্ণ সেতু?

1. সারমর্ম: নিরাপদে "বড় কারেন্ট" নিয়ন্ত্রণ করতে "ছোট কারেন্ট" ব্যবহার করা
এসি কন্টাক্টর সুইচ ডিজাইনের সারমর্ম ইলেক্ট্রোম্যাগনেটিক কয়েল (মিলিঅ্যাম্পিয়ার লেভেল কন্ট্রোল কারেন্ট) দ্বারা উত্পন্ন চৌম্বকীয় শক্তিতে নিহিত, যা যান্ত্রিক পরিচিতিগুলিকে চালিত করে (শত শত অ্যাম্পিয়ার পাওয়ার কারেন্ট বহন করতে সক্ষম)। এই নির্ভরযোগ্য বৈদ্যুতিক বিচ্ছিন্নতা নিশ্চিত করে যে লো-ভোল্টেজ কন্ট্রোল সাইডের কর্মীরা নির্ভুল লজিক ডিভাইস থেকে এবং উচ্চ-ভোল্টেজ পাওয়ার সাইডের বিপদ থেকে সম্পূর্ণ বিচ্ছিন্ন।
ম্যানুয়াল সুইচ এবং সার্কিট ব্রেকারগুলির বর্তমান, অপারেটিং ফ্রিকোয়েন্সি এবং নিরাপত্তার ক্ষেত্রে শারীরিক সীমা রয়েছে। কন্টাক্টর সুইচটি উচ্চ-ফ্রিকোয়েন্সি, উচ্চ কারেন্ট এবং রিমোট অন-অফ কাজের জন্য ডিজাইন করা হয়েছে, যা নিয়ন্ত্রণ যুক্তি এবং শক্তিশালী লোডের মধ্যে ফাঁক পূরণ করে।

2. ফাংশন: "পয়েন্ট কন্ট্রোল" থেকে "সিস্টেম কন্ট্রোল" পর্যন্ত একটি হাব
কন্ট্রোল রুমে বা পিএলসি-র একটি আউটপুট পয়েন্টে ইনস্টল করা একটি ছোট বোতাম একটি কন্টাক্টরের মাধ্যমে দূরবর্তী ওয়ার্কশপে বড় যন্ত্রপাতি নিয়ন্ত্রণ করতে পারে, কেন্দ্রীভূত এবং বর্ধিত নিয়ন্ত্রণ অনুমতিগুলি অর্জন করতে পারে।
এসি কন্টাক্টর স্যুইচের নমনীয় তারের মাধ্যমে সাধারণত খোলা/সাধারণত বন্ধ সহায়ক পরিচিতিগুলি, ক্লাসিক বৈদ্যুতিক যুক্তি যেমন সেলফ-লকিং, ইন্টারলকিং এবং সিক্যুয়েনশিয়াল স্টার্টিং সহজে অর্জন করা যায়, যা জটিল নিরাপত্তা নিয়ন্ত্রণ সার্কিটের হার্ডওয়্যার ভিত্তি তৈরি করে।

সিস্টেম উপাদানগুলির একটি ইন্টারফেস বৈশিষ্ট্য হিসাবে:
কয়েল টার্মিনালগুলি প্রমিত কন্ট্রোল ভোল্টেজ গ্রহণ করে (যেমন DC24V, AC220V), বিভিন্ন কন্ট্রোলারের (PLC, রিলে, টাইমার) সাথে বিরামহীন একীকরণের জন্য একটি সর্বজনীন "ভাষা" হয়ে ওঠে।
অক্জিলিয়ারী যোগাযোগ সুইচ বডির রিয়েল-টাইম ফিজিক্যাল স্ট্যাটাস ফিডব্যাক (চালু বা বন্ধ) প্রদান করে, যা একটি কন্ট্রোল লুপ গঠন করতে ইন্ডিকেটর লাইট, কন্ট্রোলার বা উপরের মনিটরিং সিস্টেমে ফেরত পাঠানো যেতে পারে।

আবেদন

এসি কন্টাক্টর সুইচ ইন স্টক, পিএলসি-এর "হাত এবং পা" হিসাবে, কনভেয়র মোটর, হাইড্রোলিক স্টেশন মোটর, যান্ত্রিক ম্যানুয়াল পাওয়ার সোর্স ইত্যাদির স্টার্ট এবং স্টপ সরাসরি নিয়ন্ত্রণ করে এবং এটি উত্পাদন ছন্দের সরাসরি নির্বাহক।

ডিস্ট্রিবিউশন ক্যাবিনেটে, একাধিক জলের পাম্প, ফ্যান, কম্প্রেসার এবং অন্যান্য সরঞ্জামগুলির কেন্দ্রীভূত, দূরবর্তী বা স্বয়ংক্রিয় নিয়ন্ত্রণ অর্জন করা যেতে পারে এবং মোটর স্টার্টার গঠনের জন্য ওভারলোড প্রটেক্টর (থার্মাল রিলে) সহজেই একত্রিত করা যেতে পারে।

স্বয়ংক্রিয়ভাবে বড় তাজা বায়ু ইউনিট, কুলিং টাওয়ার, আলো সার্কিট এবং অন্যান্য সরঞ্জাম সময় প্রোগ্রাম বা সেন্সর সংকেত অনুযায়ী পাওয়ার সাপ্লাই নিয়ন্ত্রণ, শক্তি সংরক্ষণ এবং বুদ্ধিমান ব্যবস্থাপনা অর্জন।

নিরাপত্তা সার্কিটে, এসি কন্টাক্টর সুইচ একটি গুরুত্বপূর্ণ অ্যাকচুয়েটর হিসাবে কাজ করে যা জরুরি স্টপ বোতাম টিপলে বা সুরক্ষা দরজা খোলা হলে তাৎক্ষণিকভাবে সরঞ্জামের পাওয়ার সাপ্লাই বন্ধ করে দেয়, সর্বোচ্চ স্তরের নিরাপত্তা শাটডাউন সুরক্ষা প্রদান করে।

নির্বাচন কী

সঠিক এসি কন্টাক্টর সুইচ নির্বাচন করতে, এটির "সুইচ" হিসাবে এটির প্রয়োগের পরামিতিগুলিকে সঠিকভাবে মেলে:

কন্ট্রোল এবং পাওয়ার ভোল্টেজ: কয়েল ভোল্টেজ অবশ্যই কন্ট্রোল পাওয়ার সাপ্লাইয়ের সাথে মিলে যেতে হবে; প্রধান যোগাযোগের রেট করা ভোল্টেজ অবশ্যই লাইন ভোল্টেজের চেয়ে কম হবে না।

অপারেটিং ফ্রিকোয়েন্সি: ঘন ঘন শুরু স্টপ অপারেশনের জন্য (যেমন জগ এবং সার্ভো অ্যাপ্লিকেশন), এটি একটি উচ্চ রেট কারেন্ট বা একটি বিশেষভাবে ক্রমাঙ্কিত উচ্চ অপারেটিং ফ্রিকোয়েন্সি সহ একটি মডেল নির্বাচন করা প্রয়োজন।

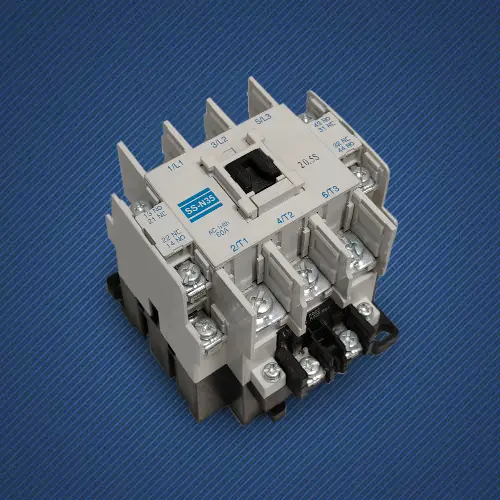

SPX AC Contactor সুইচ প্যারামিটার

ফ্রেম(A)			SS-N35
KW/HP(AC-3) Reted power(AC-3) IEC60947-4		220V	11/15
		380V	18.5/25
রিটেড কারেন্ট(AC-3) GB14048.4		220V	42
		380V	44
রিটেড হিটিং কারেন্ট (A)			60
রিটেড ইনসুটালড ভোল্টেজ(V)			660
সহায়ক যোগাযোগ AC-15	যোগাযোগ	স্ট্যান্ডার্ড	2NO+2NC
	রিটেড কারেন্ট(A)	220V	1.6
		380V	0.95
বৈদ্যুতিক জীবন			80
যান্ত্রিক জীবন			500

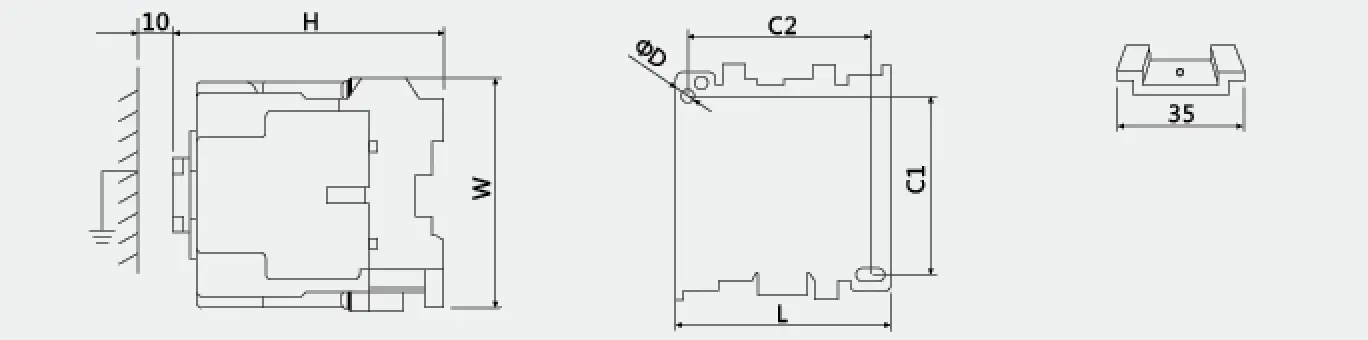

রূপরেখা এবং ইনস্টলেশন মাত্রা
			টাইপ	L	W	H	গ 1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
