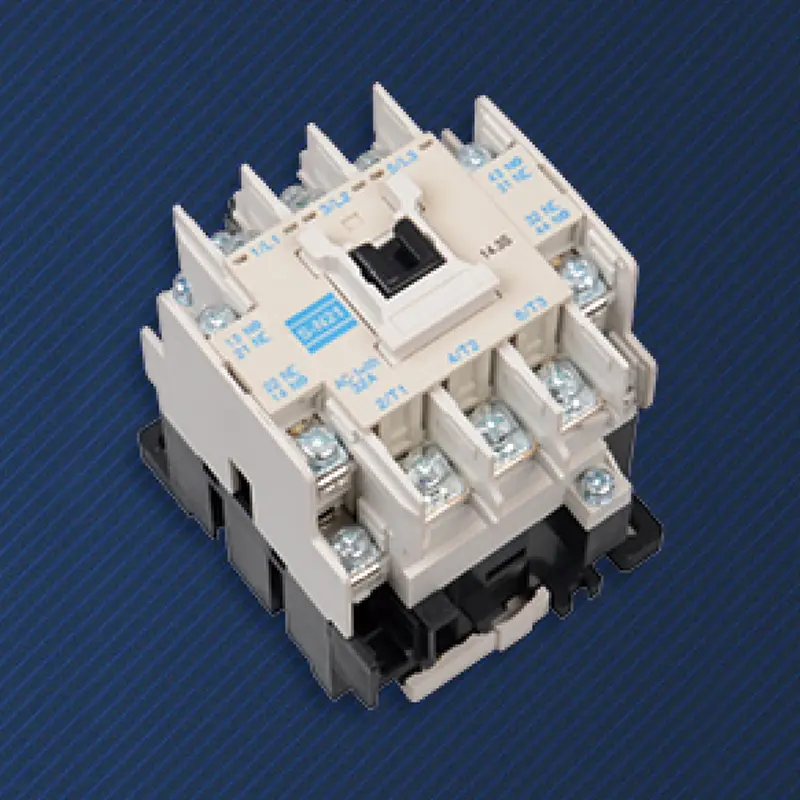

এসি ম্যাগনেটিক কন্টাক্টর

পণ্য বিবরণ

SPX ইলেকট্রিক দ্বারা তৈরি উচ্চ মানের AC ম্যাগনেটিক কন্টাক্টর হল সমস্ত অটোমেশন কন্ট্রোলের ফিজিক্যাল স্টার্টিং পয়েন্ট। PLC কমান্ড জারি করার পরে, মোটরটি ঘোরার আগে AC ইলেক্ট্রোম্যাগনেটিক কন্টাক্টর দুর্বল নিয়ন্ত্রণ সংকেত থেকে শক্তিশালী বৈদ্যুতিক ড্রাইভে একটি গুরুত্বপূর্ণ লিপ সম্পন্ন করে। এটি সবচেয়ে জটিল উপাদান নয়, তবে এটি শিল্প শক্তি ব্যবস্থায় একটি অপরিবর্তনীয় এবং সময় কঠোর নির্ভরযোগ্য নির্বাহক।
ইলেক্ট্রোম্যাগনেটিক ফোর্স দিয়ে যান্ত্রিক পরিচিতি চালানোর মাধ্যমে, কন্ট্রোল কয়েল (লো-ভোল্টেজ সাইড) এবং প্রধান সার্কিটের (হাই-ভোল্টেজ হাই কারেন্ট সাইড) এর মধ্যে সম্পূর্ণ বৈদ্যুতিক বিচ্ছিন্নতা প্রতিষ্ঠিত হয়। এটি মৌলিকভাবে নিয়ন্ত্রণ ব্যবস্থায় উচ্চ ভোল্টেজ প্রবেশের ঝুঁকি এড়ায়, কর্মীদের নিরাপত্তা নিশ্চিত করে এবং সংবেদনশীল সরঞ্জাম যেমন পিএলসি।
যোগাযোগ বিন্দুর যান্ত্রিক ক্রিয়া সাধারণত একটি স্পষ্ট এবং শ্রবণযোগ্য "ক্লিক" শব্দের সাথে থাকে এবং বেশিরভাগ পণ্যের একটি ভিজ্যুয়াল অবস্থান নির্দেশক উইন্ডো থাকে, যা সরাসরি এবং নির্ভরযোগ্য শারীরিক অবস্থার প্রতিক্রিয়া প্রদান করে।
মোটর শুরু করার মুহুর্তে বর্তমান রেট মানের 5-8 গুণ পৌঁছতে পারে। ইলেক্ট্রোম্যাগনেটিক কন্টাক্টরের জন্য বিশেষভাবে ডিজাইন করা সিলভার ভিত্তিক অ্যালয় কন্টাক্ট এবং তাদের দ্রুত ক্লোজিং অ্যাকশন এই ধরনের তীব্র কারেন্ট সার্জ সহ্য করতে পারে, যা অনেক ইলেকট্রনিক সুইচ কম্পোনেন্টের একটি দুর্বল লিঙ্ক।
যোগাযোগ বিচ্ছিন্ন হয়ে গেলে, একটি পরিষ্কার বায়ু নিরোধক ফাঁক তৈরি হবে, এবং তারপরে লোড সাইড এবং পাওয়ার সাইড সম্পূর্ণভাবে ফুটো বর্তমান ঝুঁকি ছাড়াই কেটে যাবে, কঠোর পাওয়ার-অফ রক্ষণাবেক্ষণ সুরক্ষা বিধিগুলি পূরণ করে।
এসি ম্যাগনেটিক কন্টাক্টরের মূল ইলেক্ট্রোম্যাগনেটিক এবং যান্ত্রিক কাঠামোর তাপমাত্রা, আর্দ্রতা, ধুলো এবং নির্দিষ্ট ভোল্টেজের ওঠানামার শক্তিশালী সহনশীলতা রয়েছে। কঠোর শিল্প পরিবেশে, এর নির্ভরযোগ্যতা সাধারণত জটিল বিশুদ্ধ ইলেকট্রনিক ডিভাইসের থেকে উচ্চতর হয়।
লক্ষ লক্ষ যান্ত্রিক জীবনকালের পরে, এসি ম্যাগনেটিক কন্টাক্টর পরিধান (যেমন যোগাযোগের ক্ষয়) অনুমানযোগ্য এবং ধীরে ধীরে হয়, এটি প্রতিরোধমূলক রক্ষণাবেক্ষণ পরিকল্পনা তৈরি করা এবং আকস্মিক বিপর্যয়কর ব্যর্থতা এড়াতে সহজ করে তোলে।

মূল উপাদানগুলি কীভাবে একসাথে কাজ করে

1. ইলেক্ট্রোম্যাগনেটিক সিস্টেম (ড্রাইভের উৎস):
কয়েল: নিয়ন্ত্রণ ভোল্টেজ গ্রহণ করে (যেমন 24V AC/DC, 220V AC) এবং বৈদ্যুতিক শক্তিকে চৌম্বক ক্ষেত্রে রূপান্তর করে।
ই-টাইপ স্ট্যাটিক আয়রন কোর এবং ডাইনামিক আয়রন কোর: কয়েলটি চালিত হওয়ার পরে, এটি গতিশীল আয়রন কোরকে আকর্ষণ করার জন্য চৌম্বকীয় শক্তি তৈরি করে। অন্তর্নির্মিত শর্ট-সার্কিট রিংটি বিশেষভাবে এসি জিরো ক্রসিং দ্বারা সৃষ্ট কম্পন এবং শব্দ দূর করার জন্য ডিজাইন করা হয়েছে, এসি পরিবেশে শান্ত এবং মসৃণ স্তন্যপান নিশ্চিত করে।

2. যোগাযোগ ব্যবস্থা (এক্সিকিউশন ইউনিট):
প্রধান পরিচিতি (সাধারণত খোলা): সিলভার ভিত্তিক উপাদান (যেমন সিলভার ক্যাডমিয়াম অক্সাইড) দিয়ে তৈরি যা ঢালাই প্রতিরোধী এবং কম যোগাযোগ প্রতিরোধী, প্রধান সার্কিটে উচ্চ স্রোত বহন করতে সক্ষম।
সহায়ক যোগাযোগ: যান্ত্রিকভাবে প্রধান পরিচিতির সাথে সংযুক্ত, সার্কিট স্ব-লকিং, সংকেত প্রতিক্রিয়া বা ইন্টারলকিং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়, সাধারণত একটি মডুলার ডিজাইনের সাথে যা নমনীয়ভাবে একত্রিত করা যায়।

3. আর্ক এক্সটিংগুইশিং সিস্টেম (নিরাপত্তা গার্ড):
উচ্চ স্রোত ভাঙার সময়, পরিচিতিগুলির মধ্যে উচ্চ-তাপমাত্রার আর্কগুলি ঘটবে। AC ম্যাগনেটিক কন্টাক্টর একটি ধাতব গ্রিড আর্ক এক্সটিংগুইশিং কভার ব্যবহার করে আর্কটিকে কাটতে, ঠাণ্ডা করতে এবং দ্রুত নিভিয়ে দিতে, পরিচিতিগুলিকে ক্ষয় থেকে রক্ষা করে এবং আর্কটি উড়ে যাওয়ার ফলে সৃষ্ট দুর্ঘটনা প্রতিরোধ করে।

আবেদন

এসি ম্যাগনেটিক কন্টাক্টর হল সমস্ত সরাসরি অনলাইন স্টার্ট, স্টার ডেল্টা স্টার্ট এবং সফট স্টার্টার আউটপুট মোটরের জন্য একটি স্ট্যান্ডার্ড কনফিগারেশন কন্ট্রোল অ্যাপ্লায়েন্স।
এসি ম্যাগনেটিক কন্টাক্টর লোড নিয়ন্ত্রণ করতে ব্যবহৃত হয় যেমন বড় ইলেকট্রিক হিটিং টিউব, ইন্ডাস্ট্রিয়াল ওভেন, লাইটিং গ্রুপ ইত্যাদি।
স্বয়ংক্রিয় স্থানান্তর সুইচ (ATS) এর মূল এক্সিকিউশন ইউনিট: দুটি পাওয়ার সোর্স স্যুইচ করার সময় পাওয়ার সাপ্লাই লাইনের সাথে শারীরিকভাবে সংযোগ বা সংযোগ বিচ্ছিন্ন করার জন্য দায়ী।

ক্রেন, কম্প্রেসার এবং ডাই-কাস্টিং মেশিনের মতো সরঞ্জামগুলির প্রধান পাওয়ার সার্কিট সংযুক্ত বা সংযোগ বিচ্ছিন্ন।

SPX হাউসহোল্ড এসি মডুলার কন্টাক্টর প্যারামিটার

ফ্রেম(A)			SS-N21
KW/HP(AC-3) Reted power(AC-3) IEC60947-4		220V	৫.৫/৭.৫
		380V	11/15
রিটেড কারেন্ট(AC-3) GB14048.4		220V	22
		380V	22
রিটেড হিটিং কারেন্ট (A)			32
রিটেড ইনসুটালড ভোল্টেজ(V)			660
সহায়ক যোগাযোগ AC-15	যোগাযোগ	স্ট্যান্ডার্ড	2NO+2NC
	রিটেড কারেন্ট (A)	220V	1.6
		380V	0.95
বৈদ্যুতিক জীবন			100
যান্ত্রিক জীবন			500
রূপরেখা এবং ইনস্টলেশন মাত্রা
			টাইপ	L	W	H	গ 1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
