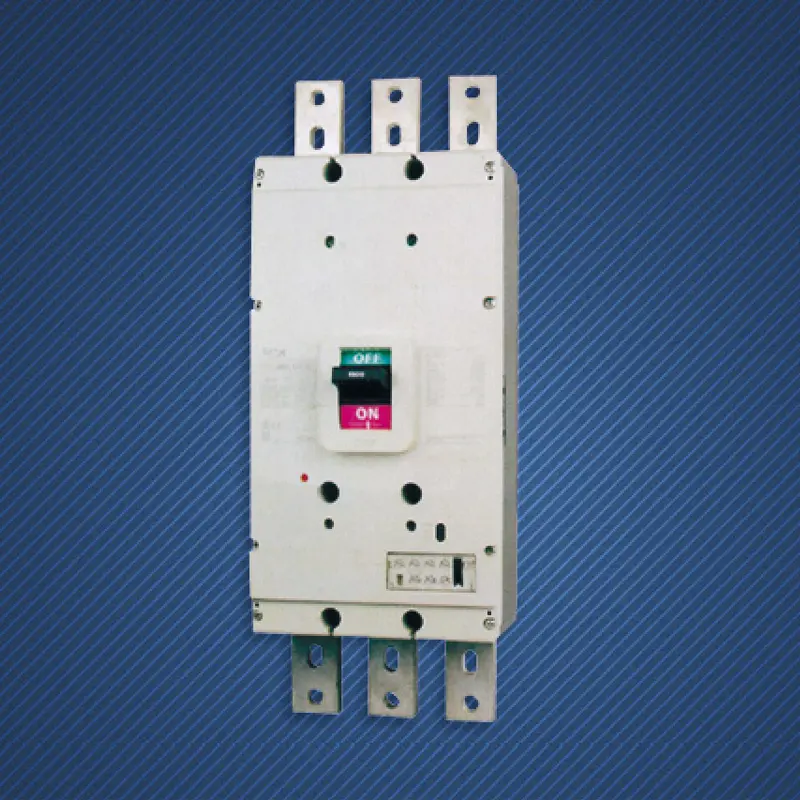

3P 1000A রেটিং মোল্ডেড কেস সার্কিট ব্রেকার

আধুনিক বৃহৎ-স্কেল সুবিধার শক্তির হৃদয়ে - প্রধান বিতরণ কক্ষ, 1000A বর্তমান শক্তি বিতরণের জন্য সর্বোচ্চ ক্ষমতার স্তরগুলির মধ্যে একটি চিহ্নিত করে। SPX এই উচ্চ-মানের 3P 1000A রেটিং মোল্ডেড কেস সার্কিট ব্রেকারে স্থাপন করা হয়েছে, যা ঐতিহ্যবাহী প্রতিরক্ষামূলক যন্ত্রপাতির সুযোগকে ছাড়িয়ে গেছে এবং একটি ব্যাপক পাওয়ার ম্যানেজমেন্ট প্ল্যাটফর্মে বিকশিত হয়েছে যা শক্তিশালী বর্তমান নিয়ন্ত্রণ, দুর্বল বর্তমান যুক্তি এবং ডিজিটাল যোগাযোগকে একীভূত করে।

বৈশিষ্ট্য:

1000A রেটেড কারেন্ট, এটি নিরাপদে আনুমানিক 550kW (400V থ্রি-ফেজ) বা তার বেশি টেকসই পাওয়ার লোড বহন করতে পারে, বড় ডেটা সেন্টার কক্ষ, ভারী-শুল্ক উত্পাদন লাইন বা সম্পূর্ণ বিল্ডিংয়ের পাওয়ার কনভারজেন্স চাহিদা মেটাতে পারে।
3P 1000A রেটিং মোল্ডেড কেস সার্কিট ব্রেকার 120kA-150kA পর্যন্ত শিল্পের শীর্ষস্থানীয় চরম শর্ট-সার্কিট ব্রেকিং ক্ষমতা প্রদান করে, যা ঘটতে পারে এমন সবচেয়ে ধ্বংসাত্মক শর্ট-সার্কিট ত্রুটিগুলি সহ্য করতে এবং নিরাপদে পরিষ্কার করতে সক্ষম। সম্পূর্ণ লো-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমের ভৌত আর্কিটেকচার যাতে ভেঙে না যায় তা নিশ্চিত করার জন্য এটি প্রতিরক্ষার শেষ শক্ত লাইন।
একটি বিশেষভাবে ডিজাইন করা উচ্চ-শক্তি নিরোধক ফ্রেম এবং অপ্টিমাইজ করা তাপ অপচয় নালী নকশা গ্রহণ করে, এটি দীর্ঘমেয়াদী উচ্চ বর্তমান অপারেশন এবং উচ্চ ব্রেকিং প্রক্রিয়া চলাকালীন চমৎকার গতিশীল তাপীয় স্থিতিশীলতা এবং কম অপারেটিং তাপমাত্রা বৃদ্ধি নিশ্চিত করে।
সবচেয়ে উন্নত বহুমুখী ডিজিটাল ট্রিপ ইউনিটের সাথে সজ্জিত, এটি ওভারলোড, শর্ট-সার্কিট শর্ট বিলম্ব, শর্ট-সার্কিট তাত্ক্ষণিক, গ্রাউন্ড ফল্ট, অবশিষ্ট কারেন্ট ইত্যাদি সহ একটি ব্যাপক এবং প্রোগ্রামযোগ্য সুরক্ষা ম্যাট্রিক্স সরবরাহ করে। সুরক্ষা সেটিংটি বিস্তৃত পরিসরের মধ্যে সঠিকভাবে সেট করা যেতে পারে এবং নমনীয়ভাবে বৈশিষ্ট্যযুক্ত সময়ের সাথে মিলিত হতে পারে।
3P 1000A রেটিং মোল্ডেড কেস সার্কিট ব্রেকার-এর সুনির্দিষ্ট সংক্ষিপ্ত বিলম্ব সুরক্ষা ফাংশন হল এই স্তর থেকে শেষ সার্কিট ব্রেকার পর্যন্ত সম্পূর্ণ নির্বাচনী সুরক্ষা অর্জনের চাবিকাঠি, যাতে ত্রুটিগুলি সর্বনিম্ন পরিসরে সর্বাধিক সীমাবদ্ধ থাকে এবং সিস্টেমের বাকি অংশের নিরবচ্ছিন্ন অপারেশনের নিশ্চয়তা দেয়।
শক্তিশালী ফল্ট রেকর্ডিং, ইভেন্ট রেকর্ডিং, তাপমাত্রা পর্যবেক্ষণ, এবং স্বাস্থ্য নির্ণয়ের ফাংশন দিয়ে সজ্জিত, এটি সম্ভাব্য ঝুঁকির প্রাথমিক সতর্কতা প্রদান করতে পারে এবং "পোস্ট প্রোটেকশন" থেকে "প্রাক-প্রতিরোধ" এ একটি রূপান্তর অর্জন করতে পারে।
বর্তমান, ভোল্টেজ, শক্তি, শক্তি, পাওয়ার ফ্যাক্টর, ফ্রিকোয়েন্সি, সুরেলা বিষয়বস্তু, চাহিদা ইত্যাদি সহ সমস্ত বৈদ্যুতিক পরামিতিগুলির রিয়েল টাইম সংগ্রহ এবং প্রদর্শন একটি ডিজিটাল বিতরণ ব্যবস্থা তৈরির মূল ডেটা উত্স।
ইথারনেট, প্রোফিনেট, মডবাস TCP/IP, এমনকি IEC 61850-এর মতো প্রোটোকলের জন্য নেটিভ সাপোর্ট বা উন্নত মডিউল সাপোর্ট, ফ্যাক্টরি লেভেল এনার্জি ম্যানেজমেন্ট সিস্টেম, বিল্ডিং অটোমেশন সিস্টেম, বা ক্লাউড ভিত্তিক IoT প্ল্যাটফর্মে নির্বিঘ্নে একত্রিত।

আবেদন

উচ্চ মানের 3P 1000A রেটিং মোল্ডেড কেস সার্কিট ব্রেকার প্রতিটি পাওয়ার সাপ্লাই মডিউলের (যেমন পুরো ডাটা সেন্টার লেয়ার) গুরুত্বপূর্ণ আইটি লোড রক্ষার জন্য কম-ভোল্টেজ প্রধান ইনকামিং সার্কিট ব্রেকার হিসাবে কাজ করে।
লো ভোল্টেজ বাস সুরক্ষা এবং বড় আকারের পরিশোধন, সেমিকন্ডাক্টর চিপ কারখানা এবং স্বয়ংচালিত প্রধান ভবনগুলির জন্য বিভাগীয়করণ সুইচ।
ট্রান্সফরমার লো-ভোল্টেজ সাইড মেইন সুইচ সুপার হাই-রাইজ বিল্ডিং, বৃহৎ আন্তর্জাতিক বিমানবন্দর টার্মিনাল এবং দৈত্যাকার ক্রীড়া স্থানগুলির জন্য।
টারশিয়ারি হাসপাতাল, পাতাল রেলের প্রধান সাবস্টেশন এবং বড় আকারের জল চিকিত্সা কেন্দ্রগুলির প্রধান বিদ্যুৎ সরবরাহ এবং বিতরণের জন্য মূল শক্তি বিতরণ সুরক্ষা।
শত মেগাওয়াট স্তরের ফটোভোলটাইক পাওয়ার স্টেশন বা এনার্জি স্টোরেজ পাওয়ার স্টেশনের জন্য এসি লো-ভোল্টেজ সাইড কালেকশন সার্কিট ব্রেকার।

মোল্ডেড কেস সার্কিট ব্রেকার MCCB প্যারামিটারের SPX SM30-1000 সিরিজ

ফ্রেম(A)				SM300-1000-SS	SM300-1250-SS	অপারেটিং বৈশিষ্ট্য
রেট করা বর্তমান ইন(A)				500,600,700,850,900,1000	600,7-0,800,1000,1200,1250
খুঁটির সংখ্যা				3
রেট ইনসুলেশন ভোল্টেজ U1(V)			এসি	690	690
রেট ব্রেকিং ক্ষমতা (KA)	IEC 60947-2 (lcu/lcs)	এসি	690V	25/13	25/13
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		ডিসি	250V	-	-
প্রোফাইল ছবি
			a	405
			b	210
			c	190
মাউন্টিং ছবি
			d	275
			e	70
			f	10
যন্ত্র জীবন				2500
বৈদ্যুতিক জীবন				500
বৈদ্যুতিক-অপারেশন ডিভাইস (MD)
Extemal ঘূর্ণমান হ্যান্ডেল
স্বয়ংক্রিয় ট্রিপিং ডিভাইস				তাপ-চুম্বকীয়
