MCCB 3P 40A 50A মোল্ডেড কেস সার্কিট ব্রেকার

শিল্প উৎপাদন লাইন, বাণিজ্যিক কেন্দ্র বা বিল্ডিংয়ের পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কে, 40-50 অ্যাম্পিয়ার রেঞ্জের রেটযুক্ত স্রোত সহ প্রচুর সংখ্যক তিন-ফেজ লোড রয়েছে। এই লোডগুলি সাধারণত সিস্টেমে গুরুত্বপূর্ণ নোড হিসাবে কাজ করে, নির্ভরযোগ্যতা, নির্বাচনীতা এবং সুরক্ষার নমনীয়তার উপর উচ্চ চাহিদা রাখে। SPX দ্বারা নির্মিত উচ্চ মানের MCCB 3P 40A 50A মোল্ডেড কেস সার্কিট ব্রেকার হল এই ধরনের কোর সার্কিটের জন্য ডিজাইন করা একটি পেশাদার গ্রেড পণ্য। এটি মৌলিক সুরক্ষা ব্রেকিং ফাংশনের বাইরে চলে যায় এবং একটি বিচক্ষণ "পাওয়ার ডিসপ্যাচার" এর মতো সামঞ্জস্যযোগ্য সুরক্ষা সেটিংস এবং উচ্চতর ব্রেকিং ক্ষমতা প্রবর্তন করে। এটি কেবল ত্রুটিগুলিই দূর করতে পারে না, তবে সুরক্ষা থ্রেশহোল্ড এবং বিলম্ব সামঞ্জস্য করে, পাওয়ার সাপ্লাই ধারাবাহিকতা সর্বাধিক করে উচ্চ এবং নিম্ন স্তরের সুরক্ষা সরঞ্জামগুলির সাথে নির্বাচনী সহযোগিতা অর্জন করতে পারে।

সুবিধা

সামঞ্জস্যযোগ্য বৈশিষ্ট্য এটিকে স্থিতিশীল তিন-ফেজ গরম করার সরঞ্জামগুলিকে রক্ষা করতে এবং নির্দিষ্ট স্টার্টিং শকের সাথে তিন-ফেজ মোটর লোডের সাথে খাপ খাইয়ে নিতে সক্ষম করে, এটি আরও ব্যাপকভাবে প্রযোজ্য করে তোলে।
এটির সাধারণত 25kA থেকে 50kA এর উচ্চ ব্রেকিং ক্ষমতা থাকে, যা কার্যকরভাবে বিতরণ বাক্সে প্রত্যাশিত শর্ট-সার্কিট কারেন্টকে কেটে ফেলতে এবং প্রতিরোধ করতে পারে, যাতে ত্রুটিটি উচ্চ-স্তরের পাওয়ার গ্রিডে ছড়িয়ে না পড়ে তা নিশ্চিত করে।
অপারেটিং মেকানিজম শক্তিশালী এবং "চালু", "অফ" এবং "অফ" অবস্থানের স্পষ্ট ইঙ্গিত প্রদান করে। যখন CE-প্রত্যয়িত MCCB 3P 40A 50A মোল্ডেড কেস সার্কিট ব্রেকার সংযোগ বিচ্ছিন্ন করা হয়, তখন একটি দৃশ্যমান তিন-ফেজ নিরাপত্তা বিচ্ছিন্নতা ব্রেকপয়েন্ট গঠিত হয়, যা সম্পূর্ণরূপে সরঞ্জাম রক্ষণাবেক্ষণের জন্য বৈদ্যুতিক নিরাপত্তা বৈশিষ্ট্যগুলি পূরণ করে।
তিনটি মেরু সমন্বিত কাঠামো পৃথক ইনস্টলেশনের তুলনায় অনেক স্থান সংরক্ষণ করে।

আবেদন

সিএনসি মেশিন টুলস, মাঝারি আকারের পাম্প ইউনিট, এয়ার হ্যান্ডলিং ইউনিট এবং প্যাকেজিং যন্ত্রপাতির জন্য একটি ইনকামিং পাওয়ার সুরক্ষা এবং বিচ্ছিন্নতা সুইচ হিসাবে।
ওয়ার্কশপ বা ভবনের পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটে, উচ্চ মানের MCCB 3P 40A 50A মোল্ডেড কেস সার্কিট ব্রেকার একটি এলাকা বা সরঞ্জামের একটি গ্রুপের জন্য শাখা সুরক্ষা প্রদান করে।
ছোট এবং মাঝারি আকারের কেন্দ্রীয় শীতাতপ নিয়ন্ত্রণ ইউনিট, মল লিফট এবং রান্নাঘরের তিন-ফেজ পাওয়ার সরঞ্জামগুলির জন্য ড্রাইভিং পাওয়ার সাপ্লাই সুরক্ষিত করুন।
MCCB 3P 40A 50A মোল্ডেড কেস সার্কিট ব্রেকার তিনটি এসি কম্বাইনার বক্স বা ইনভার্টার আউটপুট টার্মিনালের সুরক্ষার জন্য ব্যবহৃত হয় ছোট এবং মাঝারি আকারের ফটোভোলটাইক পাওয়ার প্লান্টে।

SPX SM30-63 সিরিজের থার্মাল ম্যাগনেটিক সার্কিট ব্রেকার প্যারামিটার

ফ্রেম(A)		SM30-63(NF-CW)						অপারেটিং বৈশিষ্ট্য
(A) এ রেট করা বর্তমান		3, 6, 10, 16, 20, 25, 32, 40, 50, 63
রেটেড ভোল্টেজ(V)		AC 400V
রেট ইনসুলেশন ভোল্টেজ (V)		AC 500V
খুঁটির সংখ্যা		2			3
সীমিত ভাঙ্গা ক্ষমতা		C	S	H	C	S	H
শর্ট সার্কিট বাধা প্রদান ক্ষমতা (kA) AC400V		5	5	10	5	5	10
শর্ট সার্কিট (kA) AC400V পরিচালনা করুন		2	2	5	2	2	5
প্রোফাইল ছবি
	a	130			130
	b	50			74
	c	88			88
মাউন্টিং ছবি
	d	110			110
	e	/			25
	f	5			5
যন্ত্র জীবন		7000
বৈদ্যুতিক জীবন		4000
বৈদ্যুতিক-অপারেশন ডিভাইস (MD)
Extemal ঘূর্ণমান হ্যান্ডেল
স্বয়ংক্রিয় ট্রিপিং ডিভাইস		হাইড্রোলিক-চৌম্বকীয়

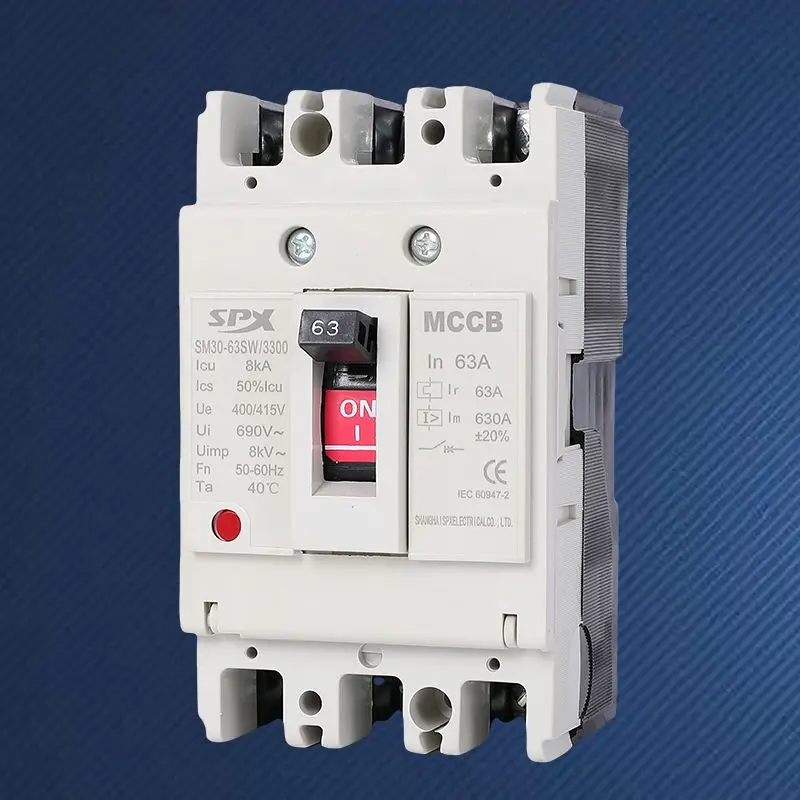

সামনের দৃশ্য

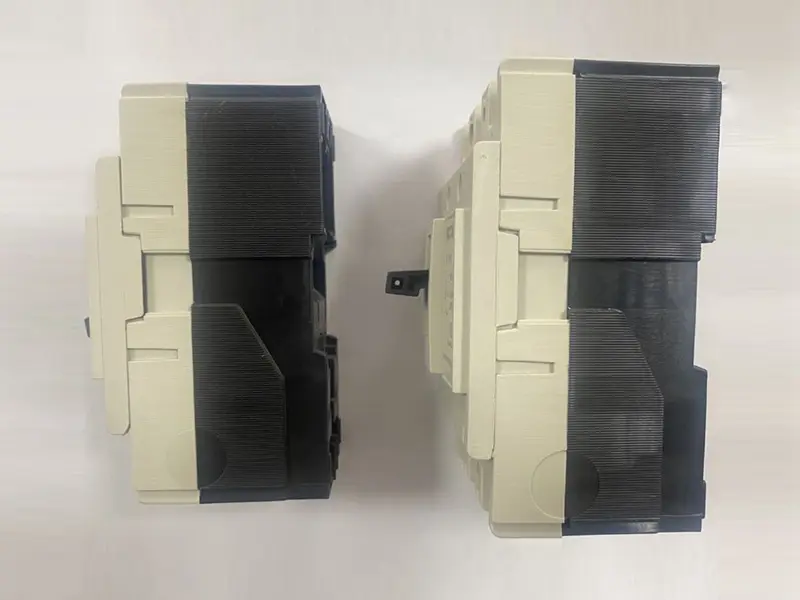

থার্মাল ম্যাগনেটিক সার্কিট ব্রেকার্স সাইড ভিউ
