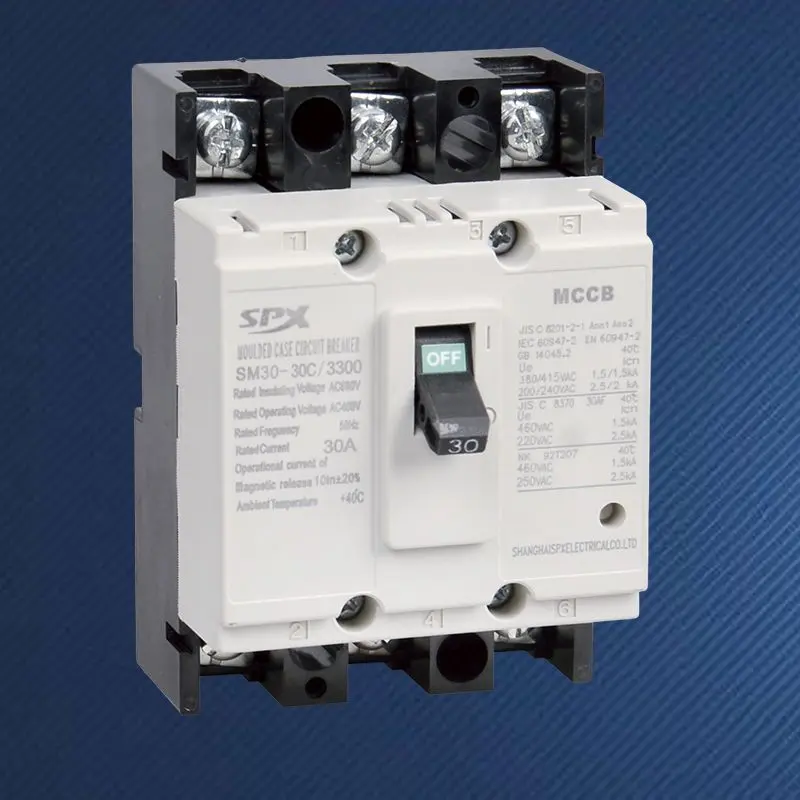

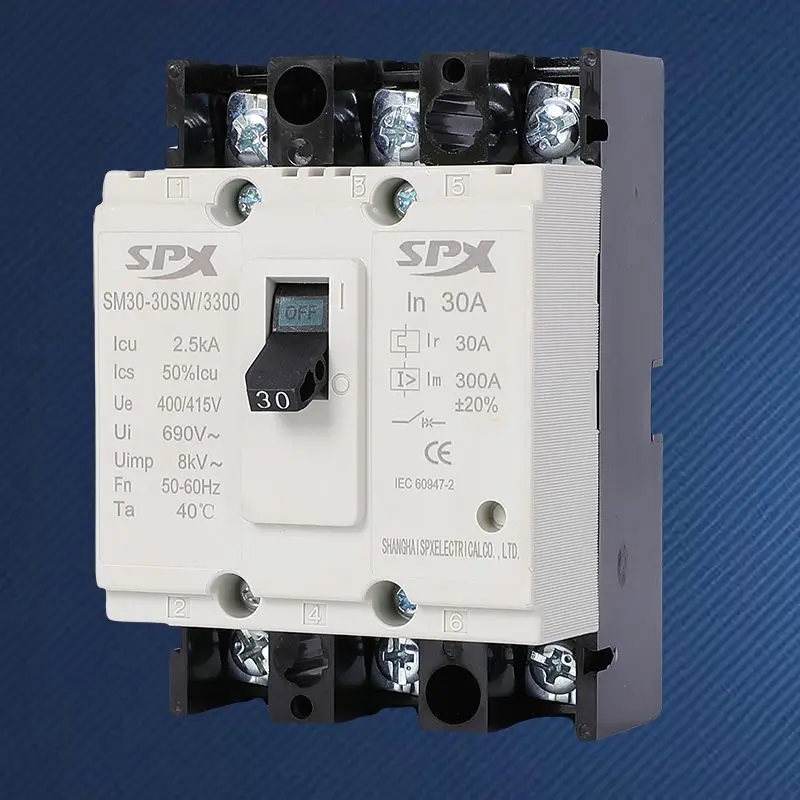

3P 5A 10A 20A মোল্ডেড কেস সার্কিট ব্রেকার

ইন্ডাস্ট্রিয়াল কন্ট্রোল, ল্যাবরেটরি ইকুইপমেন্ট, বা নির্ভুল যন্ত্রগুলিতে, কয়েক কিলোওয়াটের নিচে রেট করা পাওয়ার সহ প্রচুর সংখ্যক তিন-ফেজ লোড রয়েছে। এই ডিভাইসগুলি অতিপ্রবাহিত অসঙ্গতির জন্য অত্যন্ত সংবেদনশীল, এবং সাধারণ মাঝারি থেকে উচ্চ কারেন্ট সার্কিট ব্রেকারগুলি সুনির্দিষ্ট সুরক্ষা প্রদান করতে পারে না। SPX অ্যাডভান্সড 3P 5A 10A 20A মোল্ডেড কেস সার্কিট ব্রেকার সিরিজটি এই ধরনের জটিল দৃশ্যের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। এটি একটি ডেডিকেটেড 'থ্রি-ফেজ ব্যালেন্স মনিটর'-এর মতো, যা স্বাধীনভাবে তিনটি ফেজ লাইনের কারেন্ট পর্যবেক্ষণ ও রক্ষা করে। এটি একটি ছোট ওভারলোড বা আকস্মিক শর্ট সার্কিট হোক না কেন, এটি দ্রুত সনাক্ত করা যায় এবং কেটে ফেলা যায়, সূক্ষ্ম তিন-ফেজ সরঞ্জামগুলির জন্য সতর্কতামূলক সুরক্ষা প্রদান করে।

বৈশিষ্ট্য:

কাস্টমাইজড 3P 5A 10A 20A মোল্ডেড কেস সার্কিট ব্রেকার 5A, 10A, এবং 20A-এর তিনটি ঘনিষ্ঠভাবে সংযুক্ত বর্তমান স্তর সরবরাহ করে, যা ইঞ্জিনিয়ারদের লোডের সুনির্দিষ্ট রেট করা বর্তমানের উপর ভিত্তি করে নির্বাচন করতে দেয়, সুরক্ষা বৈশিষ্ট্য এবং লোড বৈশিষ্ট্যগুলির মধ্যে সর্বোত্তম মিল অর্জন করে, এবং "অতিরিক্ত স্পট বা স্পট" এড়িয়ে যায়। ঘোড়া ছোট গাড়ি টানছে"
যদি কোনো ফেজ ওভারলোড বা শর্ট সার্কিটের অভিজ্ঞতা হয়, সার্কিট ব্রেকার তিনটি খুঁটি সিঙ্ক্রোনাসভাবে কেটে ফেলবে, মৌলিকভাবে ফেজ লস অপারেশনের ঝুঁকি দূর করবে, যা তিন-ফেজ মোটর এবং প্রতিসম লোড রক্ষার জন্য অত্যন্ত গুরুত্বপূর্ণ।
তিনটি একক মেরু সার্কিট ব্রেকার ব্যবহার করার তুলনায়, এটি ইনস্টলেশনের স্থান এবং তারের জটিলতা সংরক্ষণ করে।
উচ্চ মানের 3P 5A 10A 20A মোল্ডেড কেস সার্কিট ব্রেকার AC 50/60Hz এবং 400V বা 690V পর্যন্ত রেট দেওয়া ভোল্টেজ সহ বিভিন্ন কম-ভোল্টেজ থ্রি-ফেজ ডিস্ট্রিবিউশন পরিবেশ পূরণের জন্য উপযুক্ত।

নির্বাচন

1. ইকুইপমেন্ট নেমপ্লেটে রেট করা কারেন্ট দেখুন এবং এই মানের থেকে সামান্য বেশি (সাধারণত 1.1-1.25 গুণ) রেট করা সার্কিট ব্রেকার নির্বাচন করুন। মোটর লোডের জন্য, মিথ্যা ট্রিপিং এড়াতে তাদের প্রারম্ভিক কারেন্ট সার্কিট ব্রেকার (যেমন ডি-টাইপ বৈশিষ্ট্য) এর তাত্ক্ষণিক ট্রিপিং সীমার মধ্যে রয়েছে তা নিশ্চিত করা প্রয়োজন।
2. শেষ সুরক্ষা হিসাবে, 3P 5A 10A 20A মোল্ডেড কেস সার্কিট ব্রেকারকে পূর্ববর্তী স্তরের বিতরণ সার্কিট ব্রেকার (যেমন 32A, 63A) এর সাথে নির্বাচনী সুরক্ষা নিশ্চিত করতে হবে। এর ছোট রেট করা বর্তমান এবং দ্রুত অপারেটিং বৈশিষ্ট্যগুলি সাধারণত এই লক্ষ্যটি ভালভাবে অর্জন করতে পারে।
3. পরিবেশগত কারণ: একটি সীমিত স্থান বা উচ্চ তাপমাত্রা পরিবেশে ইনস্টল করা হলে, কারেন্ট ডেরেটিংয়ের ব্যবহার বিবেচনা করা উচিত।

মোল্ডেড কেস সার্কিট ব্রেকার MCCB প্যারামিটারের SPX SM30-30 সিরিজ

ফ্রেম(A)		SM30-30(NF-CW)				অপারেটিং বৈশিষ্ট্য
(A) এ রেট করা বর্তমান		(2), 3, (3.2), 5, 10, 15, 20, 30
রেটেড ভোল্টেজ(V)		AC 400V
রেট ইনসুলেশন ভোল্টেজ (V)		AC 500V
খুঁটির সংখ্যা		2		3
সীমিত ভাঙ্গা ক্ষমতা		C	S	C	S
শর্ট সার্কিট বাধা প্রদান ক্ষমতা (kA) AC400V		1.5	1.5	1.5	1.5
শর্ট সার্কিট (kA) AC400V পরিচালনা করুন		1	1	1	1

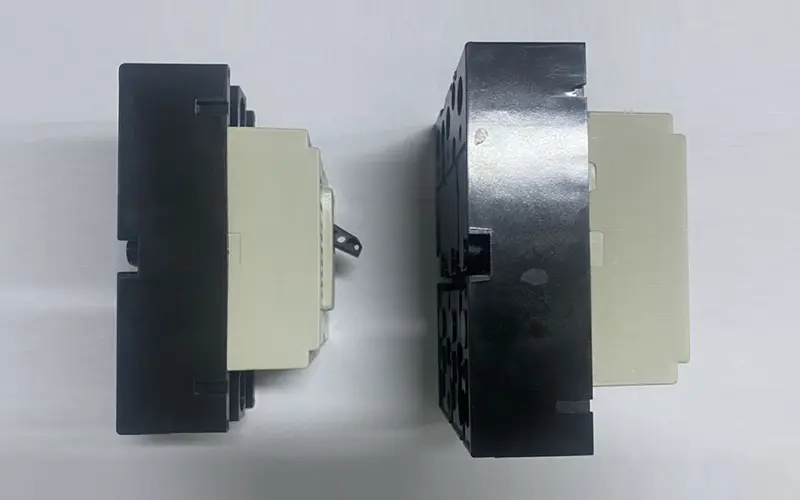

প্রোফাইল ছবি
	a	96		96
	b	45		67
	c	64		64
মাউন্টিং ছবি
	d	84.5		84.5
	e	/		24
	f	5		5
যন্ত্র জীবন		7000
বৈদ্যুতিক জীবন		4000
বৈদ্যুতিক-অপারেশন ডিভাইস (MD)
Extemal ঘূর্ণমান হ্যান্ডেল
স্বয়ংক্রিয় ট্রিপিং ডিভাইস		তাপ-চুম্বকীয়

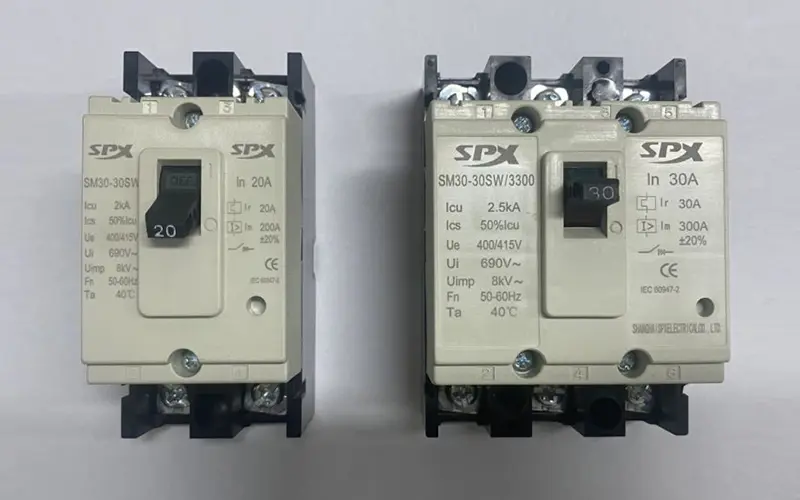

সামনের দৃশ্য
