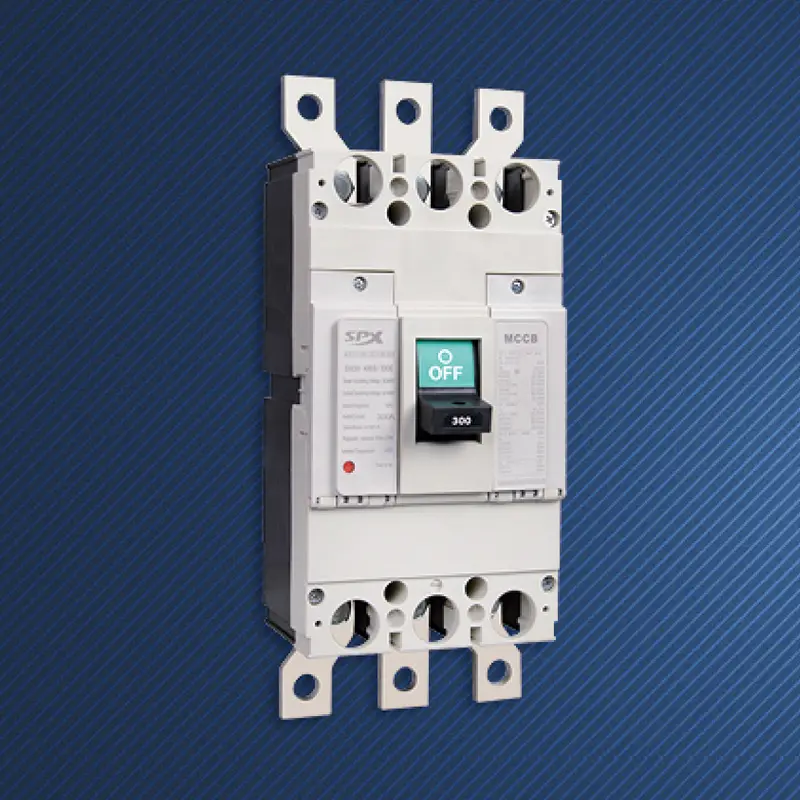

3P 300A ইলেকট্রনিক মোল্ডেড কেস সার্কিট ব্রেকার

ডিস্ট্রিবিউশন সিস্টেম পিরামিডের শীর্ষে, 300A এর একটি কারেন্ট সমগ্র এলাকা বা মূল সরঞ্জামের জীবনরেখা বহন করে। ঐতিহ্যগত সুরক্ষা স্কিমগুলি আর সুরক্ষার নির্ভুলতা, সিস্টেমের নির্বাচনীতা এবং ব্যবস্থাপনার বুদ্ধিমত্তার মধ্যে ভারসাম্য বজায় রাখতে সক্ষম হয় না। SPX উচ্চ-মানের 3P 300A ইলেকট্রনিক মোল্ডেড কেস সার্কিট ব্রেকার এই উদ্দেশ্যে জন্মগ্রহণকারী উদ্ভাবক। এটি কেবল একটি সুইচ নয় যা ত্রুটির ক্ষেত্রে ট্রিপ করে, তবে একটি স্থানীয় বুদ্ধিমান ইউনিট যা উচ্চ-নির্ভুল সেন্সিং, প্রোগ্রামেবল লজিক এবং ডেটা বিনিময়কে একীভূত করে। এটি এনালগ যান্ত্রিক যুগ থেকে ডিজিটাল বুদ্ধিমান যুগে মোল্ডেড কেস সার্কিট ব্রেকারগুলির রূপান্তরকে চিহ্নিত করে, যা নির্ভরযোগ্য, স্বচ্ছ, এবং দক্ষ বিতরণ নেটওয়ার্ক তৈরির জন্য একটি মূল বুদ্ধিমান নোড হয়ে উঠেছে।

বৈশিষ্ট্য

কাস্টমাইজড 3P 300A ইলেকট্রনিক মোল্ডেড কেস সার্কিট ব্রেকার ব্যবহারকারীদের একটি ইলেকট্রনিক রিলিজ ইউনিট (ETU) এর মাধ্যমে বিস্তৃত পরিসরে ওভারলোড দীর্ঘ বিলম্ব (Ir), শর্ট সার্কিট শর্ট বিলম্ব (Isd) এবং তাত্ক্ষণিক (Ii) জন্য সুরক্ষা বর্তমান মান এবং সময় সঠিকভাবে সেট করতে দেয়। এই নমনীয়তা এটিকে বিভিন্ন লোডের বৈশিষ্ট্য যেমন ট্রান্সফরমার, বাসবার এবং বড় মোটরগুলির সাথে মিলিত করতে সক্ষম করে।
স্বল্প সময়ের বিলম্ব (যেমন 0.1-0.4 সেকেন্ড) ম্যানুয়ালি সেট করে অনন্য সংক্ষিপ্ত বিলম্ব সুরক্ষা ফাংশনটি নিশ্চিত করে যে দূরবর্তী প্রান্তে একটি শর্ট সার্কিট হওয়ার ক্ষেত্রে, ফল্ট পয়েন্টের সবচেয়ে কাছের শুধুমাত্র নিম্ন স্তরের সার্কিট ব্রেকারটি কাজ করবে, যখন বর্তমান স্তরটি বন্ধ থাকবে, এইভাবে সম্পূর্ণ নির্বাচনী সুরক্ষা অর্জন করে এবং বৃহৎ-স্কেল শক্তি কমিয়ে দেয়।
ইন্টিগ্রেটেড অ্যাডজাস্টেবল গ্রাউন্ড লিকেজ কারেন্ট প্রোটেকশন (জি ফাংশন) কার্যকরভাবে ইনসুলেশন ক্ষতির কারণে বৈদ্যুতিক আগুন বা ব্যক্তিগত বৈদ্যুতিক শক দুর্ঘটনা প্রতিরোধ করে। 3P 300A ইলেকট্রনিক মোল্ডেড কেস সার্কিট ব্রেকার একটি নিরাপত্তা মাত্রা প্রদান করে যা ঐতিহ্যগত সার্কিট ব্রেকারদের নেই।
প্রকৃত ওভারলোড ট্রিপ থ্রেশহোল্ডে পৌঁছানোর আগে একটি সতর্কতা সংকেত জারি করা যেতে পারে। এর "থার্মাল মেমরি" ফাংশনটি মোটরের তাপীয় সঞ্চয় প্রক্রিয়াকে অনুকরণ করতে পারে, ঘন ঘন শুরুর অবস্থার অধীনে আরও যুক্তিসঙ্গত সুরক্ষা প্রদান করে।
এটি ফল্টের ধরন (ওভারলোড, শর্ট সার্কিট, গ্রাউন্ডিং, ইত্যাদি) রেকর্ড করতে পারে যা সম্প্রতি বেশ কয়েকবার ট্রিপ হয়েছে, ফল্ট ফেজ এবং ক্রিয়া চলাকালীন বর্তমান মান, দ্রুত ফল্ট নির্ণয়ের জন্য মূল ডেটা প্রদান করে৷
স্ট্যান্ডার্ড বা ঐচ্ছিক যোগাযোগ মডিউল (যেমন Modbus, Profibus) রিয়েল-টাইম পূর্ণ পাওয়ার পরামিতি আপলোড করার জন্য উপলব্ধ যেমন থ্রি-ফেজ কারেন্ট, ভোল্টেজ, পাওয়ার, পাওয়ার ফ্যাক্টর এবং বৈদ্যুতিক শক্তি, ডিস্ট্রিবিউশন সিস্টেমের ডিজিটাল মনিটরিং সক্ষম করে।

আবেদন

কম্পিউটার রুমে নির্ভুল এয়ার কন্ডিশনার, ইউপিএস ইনপুট/আউটপুট এবং উচ্চ-ভোল্টেজ ডিসি পাওয়ার সাপ্লাই এবং তাদের শক্তি খরচ নিরীক্ষণের জন্য প্রধান সুরক্ষা সুইচ হিসাবে।
ওয়ার্কশপের প্রধান বন্টন ক্যাবিনেটে লো-ভোল্টেজ সাইড আউটগোয়িং সুইচ হিসাবে, বা ঘন বাসের নালীগুলি রক্ষা করার জন্য একটি প্রধান লাইন হিসাবে।
3P 300A ইলেকট্রনিক মোল্ডেড কেস সার্কিট ব্রেকার 250kW এর নিচে বড় জল পাম্প, ফ্যান, কম্প্রেসার এবং কেন্দ্রীয় রেফ্রিজারেশন ইউনিটগুলির জন্য বুদ্ধিমান সুরক্ষা এবং নিয়ন্ত্রণ প্রদান করে।
একটি 3P 300A ইলেকট্রনিক মোল্ডেড কেস সার্কিট ব্রেকার হিসাবে লো-ভোল্টেজ প্রধান ইনকামিং লাইন বা বড় শপিং মল, হাসপাতাল এবং বিমানবন্দরগুলিতে গুরুত্বপূর্ণ পার্টিশন বিতরণের জন্য, এটি শক্তি ব্যবস্থাপনা এবং চাহিদা নিয়ন্ত্রণ অর্জন করে।

মোল্ডেড কেস সার্কিট ব্রেকার MCCB প্যারামিটারের SPX SM30-400 সিরিজ

ফ্রেম(A)		SM30-400(NF-CW)						অপারেটিং বৈশিষ্ট্য
(A) এ রেট করা বর্তমান		250, 300, 315, 350, 400
রেটেড ভোল্টেজ(V)		AC 400V
রেট ইনসুলেশন ভোল্টেজ (V)		AC 690V
খুঁটির সংখ্যা		3			4
সীমিত ভাঙ্গা ক্ষমতা		C	S	H	C	S	H
শর্ট সার্কিট ইন্টারপ্টিং সার্কিট(kA) AC400V		25	35	50	25	35	50
শর্ট সার্কিট (kA) AC400V পরিচালনা করুন		15	20	25	15	20	25
প্রোফাইল ছবি
	a	258			258
	b	140			185
	c	153			153
মাউন্টিং ছবি
	d	195			195
	e	45			45
	f	8			8
যন্ত্র জীবন		4000
বৈদ্যুতিক জীবন		1500
বৈদ্যুতিক-অপারেশন ডিভাইস (MD)		●
Extemal ঘূর্ণমান হ্যান্ডেল		●
স্বয়ংক্রিয় ট্রিপিং ডিভাইস		তাপ-চুম্বকীয়
