3P 200A মোল্ডেড কেস সার্কিট ব্রেকার MCCB

জটিল ডিস্ট্রিবিউশন নেটওয়ার্কে, 200A বর্তমান নোডগুলি প্রায়শই প্রধান বন্টন ক্যাবিনেটকে একাধিক বড় শাখার লোডের সাথে সংযুক্ত করে, অথবা সরাসরি সমালোচনামূলক উত্পাদন সরঞ্জামগুলিকে রক্ষা করে। SPX কারখানার উচ্চ মানের 3P 200A মোল্ডেড কেস সার্কিট ব্রেকার MCCB এই দায়িত্ব নেওয়ার জন্য ডিজাইন করা হয়েছে। এটি শুধুমাত্র সার্কিটের অন-অফ সুইচ নয়, বন্টন ব্যবস্থায় গ্রেডেড এবং নির্বাচনী সুরক্ষা কৌশলগুলি বাস্তবায়নের জন্য মূল এক্সিকিউশন ইউনিটও। মিনিয়েচার সার্কিট ব্রেকারগুলির তুলনায় এর উচ্চতর কর্মক্ষমতা এবং সামঞ্জস্যযোগ্যতা, সেইসাথে ফ্রেম সার্কিট ব্রেকারগুলির তুলনায় আরও অনুকূল বৈশিষ্ট্যগুলির সাথে, এটি সফলভাবে সুরক্ষা কার্যকারিতা, সিস্টেম সমন্বয় এবং খরচের মধ্যে একটি ভারসাম্য অর্জন করেছে এবং আধুনিক বন্টন নকশায় এটি একটি অপরিহার্য মেরুদণ্ডের উপাদান।

সুবিধা

ইলেকট্রনিক রিলিজে সজ্জিত 3P 200A মোল্ডেড কেস সার্কিট ব্রেকার MCCB এর মডেল দীর্ঘ বিলম্ব, স্বল্প বিলম্ব এবং তাত্ক্ষণিক তিন-পর্যায়ের সুরক্ষা সমর্থন করে। সুনির্দিষ্টভাবে স্বল্প বিলম্বের সময় এবং বর্তমান মান নির্ধারণ করে, নিম্ন স্তরের সার্কিট ব্রেকারের সাথে সম্পূর্ণ নির্বাচনী সহযোগিতা নিশ্চিত করা, ত্রুটির ক্ষেত্রে শুধুমাত্র ত্রুটিপূর্ণ সার্কিটকে বিচ্ছিন্ন করা এবং সিস্টেমের অন্যান্য অংশে অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করা সম্ভব।

তাপীয় চৌম্বক এবং ইলেকট্রনিক ওভারলোড সুরক্ষা সেটিংস উভয়ই সামঞ্জস্য করা যেতে পারে, প্রকৌশলীদের সঠিকভাবে তারের বর্তমান বহন ক্ষমতা এবং লোড বৈশিষ্ট্যগুলির সাথে সঠিকভাবে মেলে, ভুল অপারেশন এড়ানো এবং সুরক্ষা প্রভাবগুলি অপ্টিমাইজ করার অনুমতি দেয়।

কাস্টমাইজড 3P 200A মোল্ডেড কেস সার্কিট ব্রেকার MCCB 35kA থেকে 50kA পর্যন্ত সর্বোচ্চ শর্ট-সার্কিট ব্রেকিং ক্ষমতা প্রদান করে, যা নির্ভরযোগ্যভাবে মাঝারি আকারের ডিস্ট্রিবিউশন সিস্টেমে সম্ভাব্য শর্ট-সার্কিট ত্রুটিগুলি কেটে দিতে পারে এবং কার্যকরভাবে আপস্ট্রিম এবং ডাউনস্ট্রিম বৈদ্যুতিক সরঞ্জামগুলিকে রক্ষা করতে পারে।

স্ট্যাটাস ইঙ্গিত, রিমোট কন্ট্রোল এবং সিস্টেম ইন্টারলকিংয়ের মতো বিভিন্ন প্রয়োজন মেটাতে সহায়ক পরিচিতি, অ্যালার্ম পরিচিতি, শান্ট রিলিজ, আন্ডারভোল্টেজ রিলিজ ইত্যাদি ইনস্টল করা সুবিধাজনক।

আবেদন

ফ্যাক্টরি ওয়ার্কশপ ডিস্ট্রিবিউশন ক্যাবিনেটে, 3P 200A মোল্ডেড কেস সার্কিট ব্রেকার MCCB একটি নির্দিষ্ট এলাকা বা উত্পাদন লাইনের জন্য প্রধান বিতরণ সুইচ হিসাবে কাজ করে।
3P 200A মোল্ডেড কেস সার্কিট ব্রেকার MCCB গ্রিড সংযোগ এবং জল চিকিত্সা, যোগাযোগ বেস স্টেশন এবং মাঝারি আকারের ফটোভোলটাইক ইনভার্টারগুলির আউটপুট টার্মিনালগুলির সুরক্ষার জন্য ব্যবহৃত হয়।

মোল্ডেড কেস সার্কিট ব্রেকার MCCB প্যারামিটারের SPX SM50-250 সিরিজ

ফ্রেম(A)		SM50-250(NF-CV)
রেট করা বর্তমান ইন(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
রেটেড ভোল্টেজ(V)		AC 400V
রেট ইনসুলেশন ভোল্টেজ (V)		AC 690V
খুঁটির সংখ্যা		3			4
সীমিত ভাঙ্গা ক্ষমতা		C	S	H	C	S	H
শর্ট সার্কিট বাধা ক্ষমতা (kA) AC400V		18	30	50	18	30	50
শর্ট সার্কিট (kA) AC400V পরিচালনা করুন		9	15	25	9	15	25
প্রোফাইল ছবি
	a	165			165
	b	105			140
	c	90			90

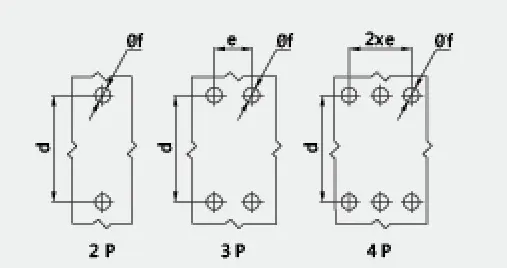

মাউন্টিং ছবি
	d	126			126
	e	35			35
	f	5			5
যন্ত্র জীবন		4000
বৈদ্যুতিক জীবন		2000
বৈদ্যুতিক-অপারেশন ডিভাইস (MD)		●
Extemal ঘূর্ণমান হ্যান্ডেল		●
স্বয়ংক্রিয় ট্রিপিং ডিভাইস		তাপ-চুম্বকীয়
