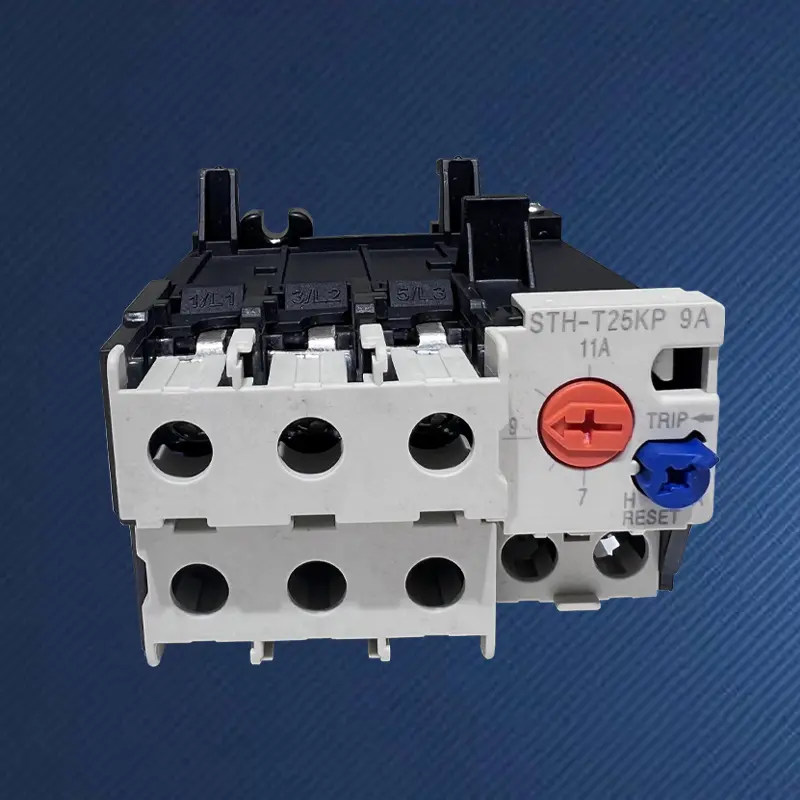

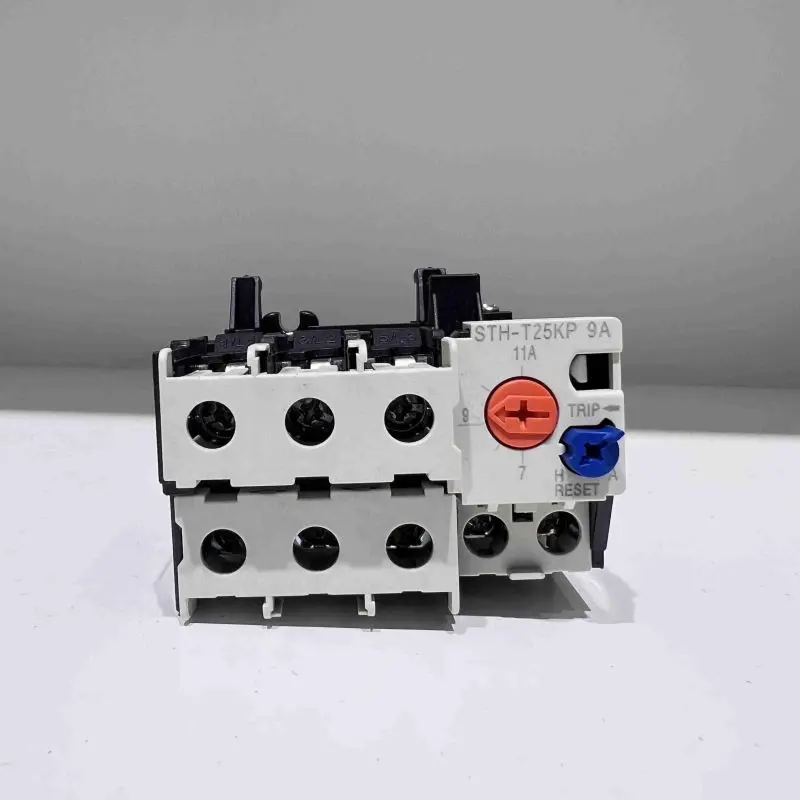

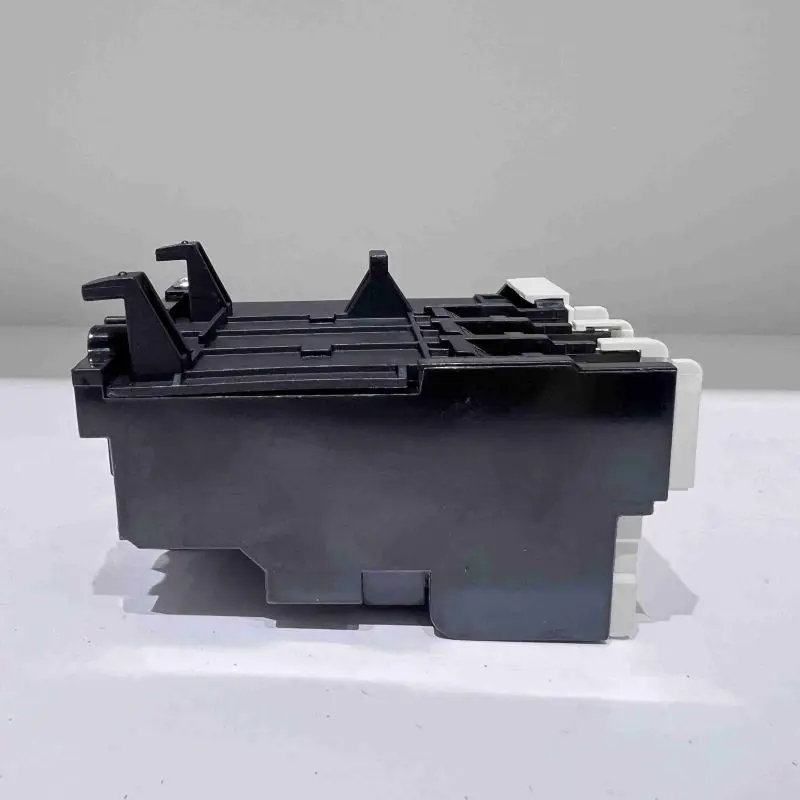

থার্মাল ওভারলোড রিলে TH-T25 18A

মোটর সুরক্ষার জগতে, সর্বজনীন সামঞ্জস্যতা মানে নমনীয়তা, তবে এটি ডিবাগিংয়ের জটিলতা এবং অসামঞ্জস্যপূর্ণ পরামিতিগুলির ঝুঁকি নিয়ে আসে। চায়না SPX থার্মাল ওভারলোড রিলে TH-T25 18A বিপরীত দিকে যায়। এটি একটি ব্যাপকভাবে সামঞ্জস্যযোগ্য সরঞ্জাম নয়, তবে একটি "নিরাপত্তা আইডি কার্ড" 18A মোটরের রেট করা বর্তমানের জন্য অবিকল কাস্ট করা হয়। কারখানায়, চূড়ান্ত ক্রমাঙ্কনটি এর মূল সুরক্ষা প্যারামিটার -18A সেট কারেন্টের সাথে সম্পন্ন করা হয়, যা নিশ্চিত করে যে প্রতিটি পণ্য বাক্সের বাইরে সেই নির্দিষ্ট পাওয়ার লেভেলের মোটরগুলির জন্য সেরা ম্যাচিং সুরক্ষা প্রদান করতে পারে। এটি একটি দক্ষ প্রকৌশল দর্শনের প্রতিনিধিত্ব করে যা প্রমিতকরণ, ধারাবাহিকতা এবং ব্যবহারের সহজলভ্যতা অনুসরণ করে।

সুবিধা:

উৎপাদন প্রক্রিয়ায় পণ্যটিকে 18A এর কাছাকাছি গভীরভাবে ক্রমাঙ্কিত করা হয়েছে এবং বাইমেটালিক স্ট্রিপের তাপীয় বৈশিষ্ট্য এবং রিলিজ মেকানিজমের যান্ত্রিক মিল এই সময়ে তাদের সর্বোত্তম পর্যায়ে পৌঁছেছে। ভুল ম্যানুয়াল ক্রমাঙ্কন দ্বারা সৃষ্ট অকাল বা বিলম্বিত সুরক্ষা ক্রিয়াগুলি মৌলিকভাবে নির্মূল করে ব্যবহারকারীদের অন-সাইট সামঞ্জস্য করার দরকার নেই।
সম্পূর্ণ সরঞ্জাম বা ব্যাচ প্রকল্পগুলির উত্পাদনে, স্টকে থাকা তাপীয় ওভারলোড রিলে TH-T25 18A ব্যবহার একই শক্তির সমস্ত মোটরের সুরক্ষা বৈশিষ্ট্যগুলিকে অত্যন্ত সামঞ্জস্যপূর্ণ করে তুলতে পারে, সামগ্রিক সিস্টেমের মানককরণ এবং নির্ভরযোগ্যতা উন্নত করতে পারে।
18A সেটিং কারেন্ট সঠিকভাবে 380V ভোল্টেজের অধীনে 7.5kW থেকে 9kW এর মূলধারার তিন-ফেজ মোটর পাওয়ার রেঞ্জের সাথে মিলে যায়, এটি অনেক ফ্যান, ওয়াটার পাম্প এবং মাঝারি আকারের যান্ত্রিক ড্রাইভ মোটরের জন্য একটি আদর্শ অংশীদার করে তোলে।
থার্মাল ওভারলোড রিলে TH-T25 18A তাপীয় উপাদানের তাপ ক্ষমতা এবং তাপ অপচয় মডেলটি এই বর্তমান স্তরের মোটরগুলির গরম করার বৈশিষ্ট্যগুলির জন্য অপ্টিমাইজ করা হয়েছে, যা ওভারলোডের অধীনে মোটর উইন্ডিংগুলির তাপমাত্রা বৃদ্ধির প্রক্রিয়াকে আরও বাস্তবসম্মতভাবে অনুকরণ করতে পারে, ঘন ঘন শুরু বন্ধ এবং অন্যান্য কাজের অবস্থা।
প্রকৌশলী এবং ইনস্টলারদের কার্ভ চার্টের সাথে পরামর্শ করার বা সামঞ্জস্য করার জন্য স্ক্রু ড্রাইভার ব্যবহার করার দরকার নেই, তারা সরাসরি তারের ইনস্টল করতে পারে, ডিবাগ করার সময় ব্যাপকভাবে বাঁচায় এবং মানুষের ত্রুটিগুলি হ্রাস করে।

সাধারণ প্রয়োগের পরিস্থিতি

7.5kW-9kW সঞ্চালিত জল পাম্প এবং ফিডওয়াটার বুস্টার পাম্পগুলির জন্য মূল সুরক্ষা।
ছোট এয়ার কম্প্রেসার, ড্রাইভ বেল্ট মোটর এবং মিক্সিং মিক্সারের জন্য ওভারলোড সুরক্ষা।
মাঝারি আকারের ফ্যান কয়েল ইউনিট এবং তাজা বাতাসের ইউনিট ফ্যানের জন্য পাওয়ার সুরক্ষা ইউনিট।
সরঞ্জাম প্রস্তুতকারক থার্মাল ওভারলোড রিলে TH-T25 18A তাদের নির্দিষ্ট পাওয়ার মডেলগুলির একটিতে একটি প্রমিত, ডিবাগিং ফ্রি প্রতিরক্ষামূলক উপাদান হিসাবে ব্যবহার করে।

STH-T25 তাপীয় রিলে S-M20/25 AC Contactor-এর জন্য উপযুক্ত

ফ্রেম(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
সুইটাবি এসি কন্টাক্টর	S-M10/12		S-M20/25				S-M35/50
Aux যোগাযোগ কাঠামো	ম্যানুয়াল বা অটো রিটাম
পরিসীমা selcet(A) সামঞ্জস্য করুন	নির্বাচন করুন(A)	পরিসীমা সামঞ্জস্য করুন(A)	নির্বাচন করুন(A)		পরিসীমা সামঞ্জস্য করুন(A)		নির্বাচন করুন(A)	পরিসীমা সামঞ্জস্য করুন(A)
	0.24A	০.২~০.৩২	1.3A		1~1.6		29	24~34
	0.35A	০.২৮~০.৪২	1.7A		1.4~2.0		35	30~40
	0.5A	০.৪~০.৬	2.1A		1.7~2.5		42	34~50
	0.7A	০.৫৫~০.৮৫	2.5A		2~3
	0.9A	0.7~1.1	3.6A		2.8~4.4
	1.3A	1~1.6	5A		4~6
	1.7A	1.4~2.0	6.6A		5.2~8
	2.1A	1.7~2.5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2.8~4.4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Aux যোগাযোগ কাঠামো	1a1b(1NO+1NC)

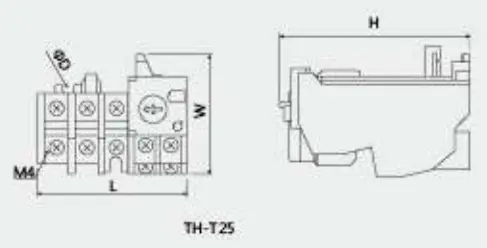

রূপরেখা এবং ইনস্টলেশন মাত্রা
	টাইপ		L	W	H	φD
	TH-T25		63	51	81	4.5
