3 মেরু 2-এলিমেন্ট থার্মাল ওভারলোড রিলে

তিন-ফেজ মোটর সুরক্ষার ক্ষেত্রে, মূল ফাংশন এবং খরচের মধ্যে কীভাবে সর্বোত্তম ভারসাম্য অর্জন করা যায় তা একটি চিরন্তন প্রকৌশল বিষয়। চায়না SPX 3 পোল 2-এলিমেন্ট থার্মাল ওভারলোড রিলে এই ধারণার অধীনে একটি সাধারণ পণ্য। এটি কার্যকারিতার ক্ষেত্রে কোনো আপস নয়, বরং একটি পরিশীলিত "ডিজাইন অপ্টিমাইজেশান" যার লক্ষ্য বিস্তৃত অ্যাপ্লিকেশন পরিস্থিতিতে যেখানে তিন-ফেজ লোড তুলনামূলকভাবে ভারসাম্যপূর্ণ এবং ফেজ ব্যর্থতা সুরক্ষার জন্য সংবেদনশীলতার প্রয়োজনীয়তাগুলি আদর্শ স্তরে রয়েছে। থ্রি-ফেজ কারেন্টে অসামঞ্জস্যতা সনাক্ত করতে দুটি উপাদানের তাপীয় সংযোগের প্রভাবকে চতুরতার সাথে ব্যবহার করে, এটি নির্ভরযোগ্য ওভারলোড সুরক্ষা বজায় রাখার সময় কাঠামোকে সরল করে, ফ্যান এবং পাম্পের মতো সংখ্যক মানক সরঞ্জামের জন্য একটি ব্যয়-কার্যকর সুরক্ষা বিকল্প প্রদান করে।

বৈশিষ্ট্য:

মোটরের তিন-ফেজ সার্কিটে দুটি গরম করার উপাদান দুটি পর্যায় (যেমন L1 এবং L3) সিরিজে সংযুক্ত থাকে। যখন মোটরটি ওভারলোড হয়, তখন এই উপাদানগুলির মধ্য দিয়ে প্রবাহিত কারেন্ট বৃদ্ধি পায় এবং উৎপন্ন তাপ সংশ্লিষ্ট বাইমেটালিক প্লেটগুলিকে বাঁকিয়ে দেয়।
দুটি বাইমেটালিক প্লেটের বিকৃতি একটি সাধারণ ডিফারেনশিয়াল লিভার মেকানিজমের মাধ্যমে সংশ্লেষিত হয়। যে কোনো এক বা দুটি পর্যায়ের ওভারলোড দ্বারা উত্পন্ন তাপীয় প্রভাব জমা হবে এবং শেষ পর্যন্ত ট্রিপ মেকানিজমের ক্রিয়াকে চালিত করবে। তিন-পর্যায়ের সুষম ওভারলোডের জন্য, সুরক্ষা প্রতিক্রিয়া মূলত 3 পোল 2-এলিমেন্ট থার্মাল ওভারলোড রিলে-এর মতোই।
এটি সবচেয়ে মৌলিক পার্থক্য। একটি ফেজ ব্যর্থতার ক্ষেত্রে (যেমন L2 ফেজ সংযোগ বিচ্ছিন্ন), দ্বৈত এলিমেন্ট রিলে এখনও দুটি ফেজ (L1 এবং L3) এর কারেন্ট বাড়িয়ে ত্রুটি সনাক্ত করতে পারে, তবে এর প্রতিক্রিয়া গতি ফেজ ব্যর্থতা সুরক্ষার জন্য অপ্টিমাইজ করা তিনটি উপাদান রিলে থেকে সামান্য ধীর হতে পারে। যাইহোক, বেশিরভাগ মানক অ্যাপ্লিকেশনের জন্য, তাদের সুরক্ষা এখনও সময়োপযোগী এবং কার্যকর।
একটি গরম করার উপাদান এবং সম্পর্কিত কাঠামো হ্রাস করা সরাসরি উপাদান এবং উত্পাদন খরচ কমিয়ে দেয়, যখন সম্ভাব্য উচ্চ মানের 3 পোল 2-এলিমেন্ট তাপ ওভারলোড রিলে আকারে আরও কমপ্যাক্ট করে।

সুবিধা

পাওয়ার সিস্টেমে বেশিরভাগ তিন-ফেজ সুষম লোডের জন্য, যেমন স্ট্যান্ডার্ড পাম্প, ফ্যান এবং কম্প্রেসার, তাদের ওভারলোড সুরক্ষা কার্যকারিতা তিনটি উপাদান রিলে থেকে আলাদা নয়।

একটি সুবিন্যস্ত কাঠামো মানে ব্যর্থতার কম সম্ভাব্য পয়েন্ট। কোর বাইমেটালিক অ্যান্টি-টাইম লিমিট প্রোটেকশন মেকানিজম এখনও শক্তিশালী, তাপীয় রিলেগুলির ক্লাসিক সুবিধাগুলি যেমন শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা, অক্জিলিয়ারী পাওয়ার সাপ্লাই এবং অ্যান্টি-হস্তক্ষেপের প্রয়োজন নেই।

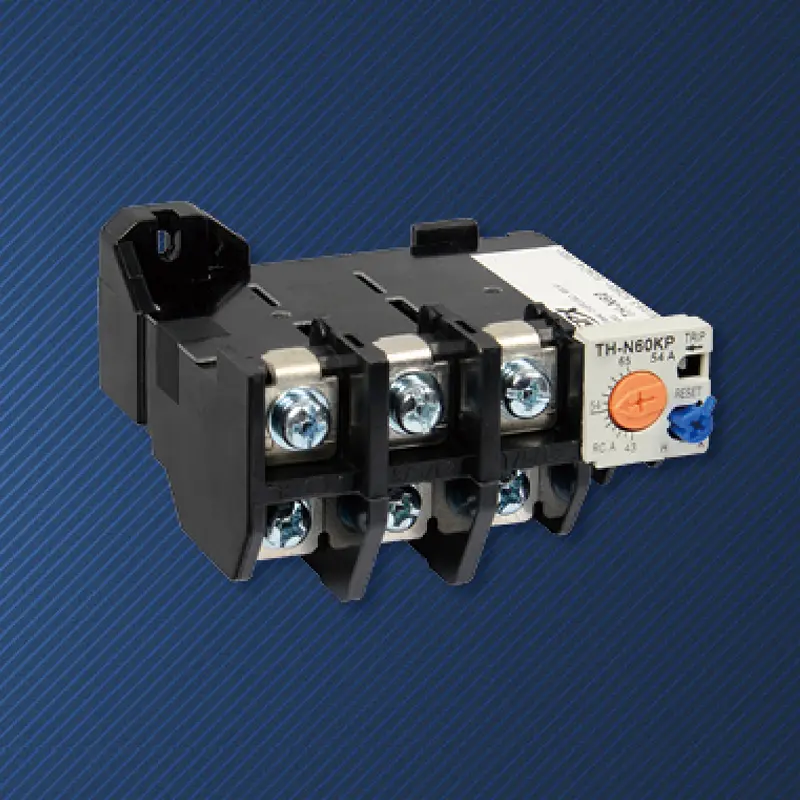

STH-N50 তাপীয় রিলে S-C50/95 এসি কন্টাক্টরের জন্য উপযুক্ত

ফ্রেম(A)	STH-N60
সুইটাবি এসি কন্টাক্টর	S-C50/95
Aux যোগাযোগ কাঠামো	ম্যানুয়াল বা অটো রিটাম
পরিসীমা selcet(A) সামঞ্জস্য করুন	নির্বাচন করুন(A)		পরিসীমা সামঞ্জস্য করুন(A)
	15A		12~18
	19A		16~22
	22A		18~26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
Aux যোগাযোগ কাঠামো	1a1b(1NO+1NC)

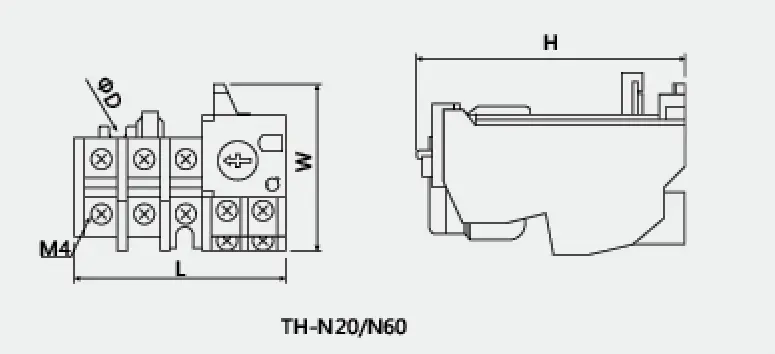

রূপরেখা এবং ইনস্টলেশন মাত্রা
	টাইপ	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
