তাপ ওভারলোড রিলে মোটর সুরক্ষা

মোটর বার্নআউটের ট্র্যাজেডি প্রায়শই একটি অলক্ষিত স্থায়ী তাপমাত্রা বৃদ্ধির সাথে শুরু হয়। SPX এর টেকসই থার্মাল ওভারলোড রিলে মোটর সুরক্ষা এই গোপন প্রক্রিয়ার 'টার্মিনেটর'। এর ভূমিকা একটি সাধারণ কারেন্ট সেন্সিং সুইচ থেকে অনেক দূরে, বরং একটি অত্যাধুনিক 'থার্মোইলেকট্রিক এনালগ সিস্টেম'। এর ভিতরের প্রতিটি বাইমেটালিক উপাদান একটি ক্যালিব্রেটেড "থার্মাল মডেল" যা একই স্রোতের অধীনে মোটর উইন্ডিং এর গরম এবং শীতল অবস্থাকে বাস্তব সময়ে পুনরুত্পাদন করে। যখন বাহ্যিক মডেল নির্ধারণ করে যে তাপ সীমা পৌঁছেছে, এর মানে হল যে মোটরের অভ্যন্তরটিও বিপদে রয়েছে এবং সুরক্ষা অবিলম্বে ট্রিগার করা হয়। এটি একটি প্রতিরোধমূলক সুরক্ষা দর্শন যা শারীরিক সারমর্ম থেকে উদ্ভূত এবং ক্ষতির আগে।

বৈশিষ্ট্য:

প্রধান সার্কিটের সাথে সিরিজে সংযুক্ত গরম করার উপাদান মধ্যবর্তী রূপান্তর বা বাহ্যিক বিদ্যুৎ সরবরাহের প্রয়োজন ছাড়াই একটি বর্গ সম্পর্কের (P=I ² R) কারেন্টকে সরাসরি তাপ শক্তিতে রূপান্তর করে, যা মোটর ক্ষতির সবচেয়ে সরাসরি অনুকরণ।
তাপ শক্তি নির্দিষ্ট ফর্মুলেশন সহ বাইমেটালিক শীটগুলির নিয়ন্ত্রণযোগ্য এবং ক্রমবর্ধমান নমন বিকৃতি ঘটায়। এই পরিবর্তনশীল হল সময় এবং বর্তমান ফাংশনের তাপীয় অবিচ্ছেদ্য। যখন সঞ্চিত বিকৃতি যান্ত্রিকভাবে সেট থ্রেশহোল্ডে পৌঁছায়, রিলিজ মেকানিজম অবিলম্বে কাজ করে, তাপ শক্তি থেকে যান্ত্রিক শক্তিতে একটি নির্ভরযোগ্য রূপান্তর সম্পন্ন করে এবং তারপরে সংকেত নিয়ন্ত্রণ করে।
মোটর নিরোধক উপকরণের আয়ুষ্কাল তাপমাত্রার সাথে দ্রুতগতিতে হ্রাস পায় (যেমন "10 ডিগ্রি নিয়ম")। থার্মাল ওভারলোড রিলে মোটর সুরক্ষার বিপরীত সময়ের বৈশিষ্ট্য (ওভারলোড যত বেশি হবে, ততো দ্রুত অ্যাকশন) এর সাথে পুরোপুরি মেলে, নিরোধক জীবনের তীক্ষ্ণ হ্রাসের গুরুতর বিন্দুর আগে হস্তক্ষেপ করে।
পাইকারি কাস্টমাইজড থার্মাল ওভারলোড রিলে মোটর সুরক্ষা বোঝে এবং স্টার্ট-আপ বা স্বল্পমেয়াদী প্রক্রিয়ার প্রয়োজনীয়তার সময় মোটরের যুক্তিসঙ্গত ওভারলোডের জন্য অনুমতি দেয় এবং শুধুমাত্র তখনই ব্যবস্থা নেয় যখন ওভারলোড ডিগ্রী এবং সময় (অর্থাৎ "থার্মাল সঞ্চয়") সুরক্ষা থ্রেশহোল্ড অতিক্রম করে, অপ্রয়োজনীয় শাটডাউন এড়িয়ে যায়।

সঠিক অবস্থান

আধুনিক ইলেকট্রনিক কন্ট্রোল সিস্টেমে, বিভিন্ন প্রতিরক্ষামূলক ডিভাইস গভীরতার সিস্টেমে প্রতিরক্ষা গঠনের জন্য একসাথে কাজ করে:
সার্কিট ব্রেকার (CB/MCCB) হল পাওয়ার গ্রিডের অভিভাবক, যা শর্ট সার্কিট, তারের সুরক্ষা এবং সিস্টেম আর্কিটেকচারের মতো বিপর্যয়কর ত্রুটিগুলি পরিষ্কার করার জন্য দায়ী।
মোটর সুরক্ষা টাইপ তাপ ওভারলোড রিলে মোটর বডির একটি ঘনিষ্ঠ ফিটিং গার্ড, ওভারলোড এবং ফেজ বাধার কারণে তাপীয় ক্ষতির দীর্ঘস্থায়ী হুমকির বিরুদ্ধে লড়াই করার জন্য নিবেদিত।
ফ্রিকোয়েন্সি কনভার্টার/সফট স্টার্টারের অভ্যন্তরীণ সুরক্ষা প্রক্রিয়া এবং অ্যালগরিদম স্তরের সুরক্ষা প্রদান করে, যেমন ওভারকারেন্ট, ওভারভোল্টেজ ইত্যাদি, তবে এর কার্যকারিতা তার নিজস্ব স্বাস্থ্য এবং প্যারামিটার সেটিংসের উপর নির্ভর করে।
উচ্চ মানের থার্মাল ওভারলোড রিলে মোটর সুরক্ষা বেছে নেওয়া মানে মোটরটিতে বিভিন্ন নীতির উপর ভিত্তি করে একটি স্বাধীন, বিশুদ্ধ এবং অপ্রয়োজনীয় তাপ সুরক্ষা স্তর যোগ করা, যা নিরাপত্তা চিন্তার সর্বোচ্চ স্তর।

আবেদন

খনির ক্রাশার এবং বল মিল; সিমেন্ট প্ল্যান্ট রোলার প্রেস এবং বড় ফ্যানগুলি উচ্চ প্রভাব এবং ধুলো পরিবেশের সাথে মানিয়ে নিতে ডিজাইন করা হয়েছে।
তাপ ওভারলোড রিলে মোটর সুরক্ষা ভবনগুলিতে ফায়ার পাম্প এবং গার্হস্থ্য জল পাম্পের জন্য ব্যবহার করা যেতে পারে; জল উত্তোলন পাম্প এবং স্যুয়ারেজ ট্রিটমেন্ট ব্লোয়ারগুলি জননিরাপত্তা এবং জনগণের জীবিকা রক্ষার জন্য ব্যবহার করা হয়।
প্লাস্টিক ইনজেকশন ছাঁচনির্মাণ মেশিন এবং ধাতব প্রক্রিয়াকরণ কেন্দ্রগুলির টাকু এবং ফিড মোটর সুরক্ষা, সেইসাথে তাপীয় ওভারলোড রিলে মোটর সুরক্ষা, সরঞ্জামগুলির মূল মান এবং খ্যাতি বজায় রাখে।

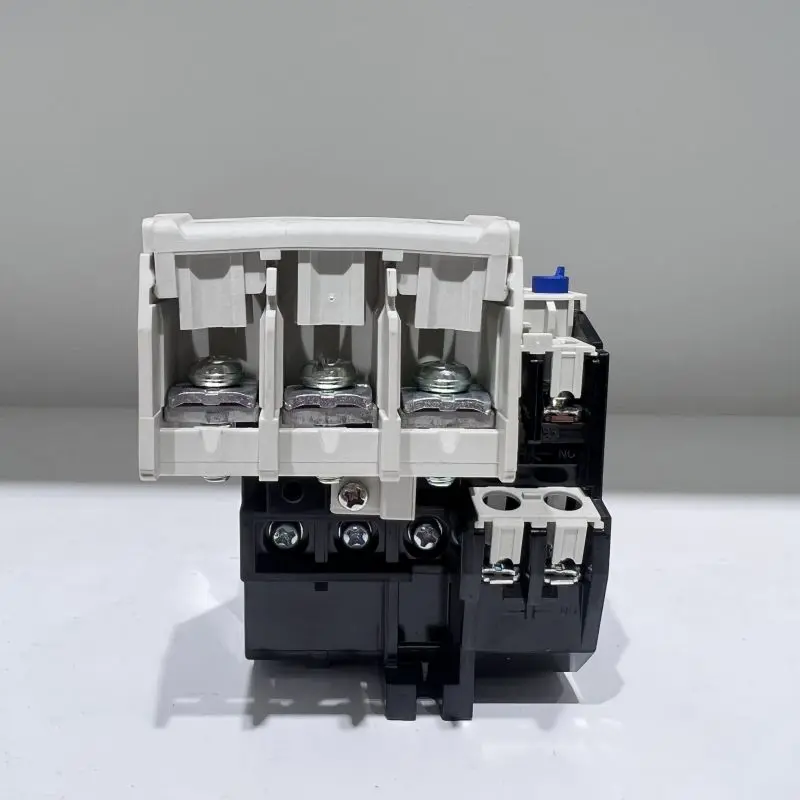

STH-T25 তাপীয় রিলে S-M20/25 AC Contactor-এর জন্য উপযুক্ত।

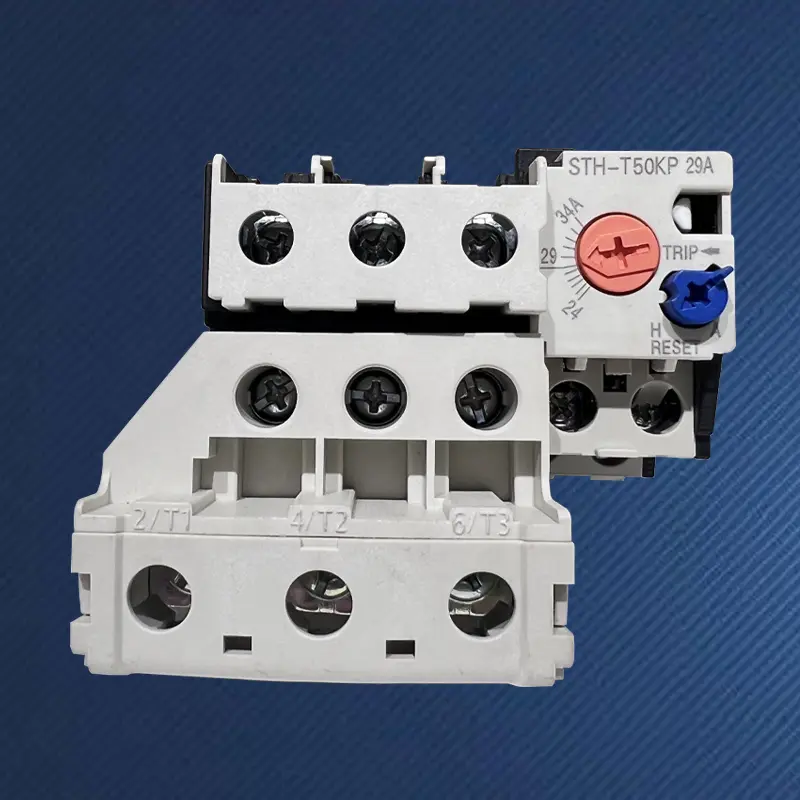

ফ্রেম(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
সুইটাবি এসি কন্টাক্টর	S-M10/12		S-M20/25				S-M35/50
Aux যোগাযোগ কাঠামো	ম্যানুয়াল বা অটো রিটাম
পরিসীমা selcet(A) সামঞ্জস্য করুন	নির্বাচন করুন(A)	পরিসীমা সামঞ্জস্য করুন(A)	নির্বাচন করুন(A)		পরিসীমা সামঞ্জস্য করুন(A)		নির্বাচন করুন(A)	পরিসীমা সামঞ্জস্য করুন(A)
	0.24A	০.২~০.৩২	1.3A		1~1.6		29	24~34
	0.35A	০.২৮~০.৪২	1.7A		1.4~2.0		35	30~40
	0.5A	০.৪~০.৬	2.1A		1.7~2.5		42	34~50
	0.7A	০.৫৫~০.৮৫	2.5A		2~3
	0.9A	0.7~1.1	3.6A		2.8~4.4
	1.3A	1~1.6	5A		4~6
	1.7A	1.4~2.0	6.6A		5.2~8
	2.1A	1.7~2.5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2.8~4.4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Aux যোগাযোগ কাঠামো	1a1b(1NO+1NC)
রূপরেখা এবং ইনস্টলেশন মাত্রা
	টাইপ		L	W	H	φD
	TH-T25		63	51	81	4.5

উৎপাদন প্রক্রিয়া
