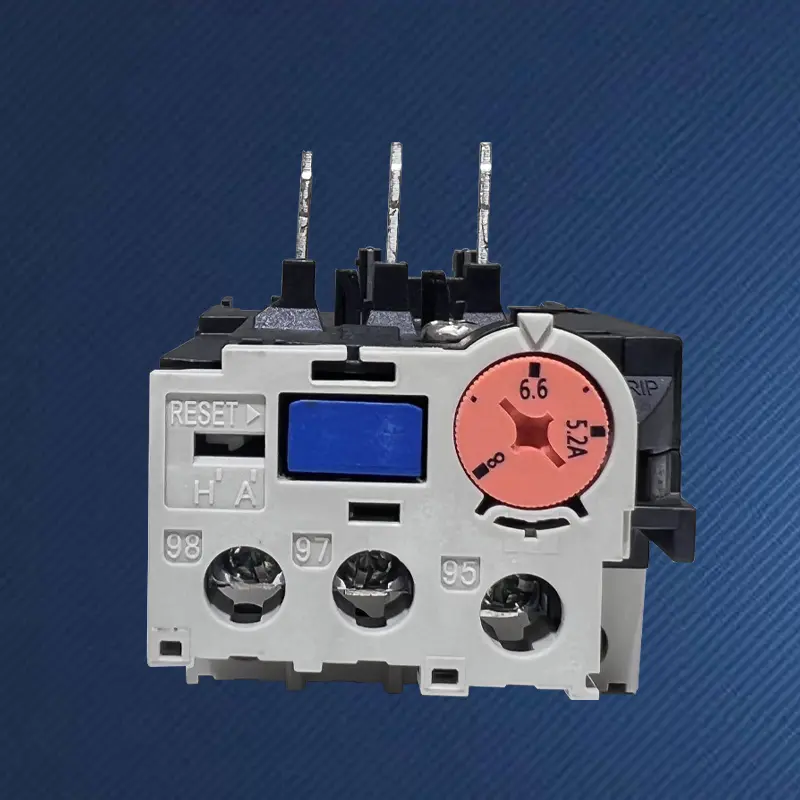

TH-T18 0.35A তাপীয় রিলে

অটোমেশন যন্ত্র, নির্ভুল ড্রাইভ এবং ছোট সরঞ্জামগুলিতে, মাত্র কয়েকশ ওয়াটের ক্ষমতা সহ প্রচুর সংখ্যক তিন-ফেজ মাইক্রো মোটর রয়েছে। এই মোটরগুলির রেট করা বর্তমান অত্যন্ত ছোট (সাধারণত 1A এর নীচে), এবং এই পরিসরের মধ্যে সাধারণ-উদ্দেশ্য থার্মাল রিলেগুলির সুরক্ষা বক্ররেখা প্রায়শই কার্যকর সুরক্ষা অর্জনের জন্য যথেষ্ট সুনির্দিষ্ট হয় না। SPX টেকসই TH-T18 0.35A থার্মাল রিলে হল একটি পেশাদার সমাধান যা এই ধরনের ছোট বর্তমান অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি 0.35A কারেন্টে উচ্চ সংবেদনশীলতা এবং স্থায়িত্ব সুরক্ষা অর্জন করে বাইমেটালিক শীট উপকরণ, গরম করার উপাদান এবং অ্যাকশন মেকানিজমের ক্ষুদ্রকরণ এবং নির্ভুল নকশার মাধ্যমে, মাইক্রো মোটরগুলির জন্য বিশেষ সুরক্ষার ফাঁক পূরণ করে।

বৈশিষ্ট্য:

SPX ফ্যাক্টরির উচ্চ মানের TH-T18 0.35A তাপীয় রিলে 0.35A এর কাছাকাছি ছোট স্রোত দ্বারা উত্পন্ন দুর্বল তাপকে মোকাবেলা করার জন্য বিশেষ তাপ যান্ত্রিক কাঠামোগত অপ্টিমাইজেশনের মধ্য দিয়ে গেছে। এটি নিশ্চিত করে যে বাইমেটালিক স্ট্রিপ পর্যাপ্ত এবং সুনির্দিষ্ট বিকৃতি তৈরি করতে পারে, বিপরীত সময় সুরক্ষা বৈশিষ্ট্যটিকে এমনকি ছোট ওভারলোডের (যেমন 1.1 বার ইন), সুরক্ষা অন্ধ দাগগুলি এড়িয়ে নির্ভরযোগ্যভাবে ট্রিগার করতে সক্ষম করে।

TH-T18 নির্ভুল উত্পাদন প্রক্রিয়ার মাধ্যমে পণ্যগুলির মধ্যে সুরক্ষা বৈশিষ্ট্যগুলির অত্যন্ত উচ্চ সামঞ্জস্য নিশ্চিত করে, এমনকি মাইক্রো স্কেলে যেখানে মাইক্রোঅ্যাম্পিয়ার স্তরে বর্তমান ওঠানামা সুরক্ষা পয়েন্টগুলিকে প্রভাবিত করতে পারে, এটিকে মানকৃত মাইক্রো ডিভাইসগুলিতে ভর প্রয়োগের জন্য উপযুক্ত করে তোলে। আকারে দুর্দান্ত, এটি সরাসরি মাইক্রো এসি কন্টাক্টরগুলিতে প্লাগ করা যেতে পারে (যেমন একটি কম্পাঙ্ক ~1) মোটর স্টার্টার, নিয়ন্ত্রণ ক্যাবিনেটে মূল্যবান স্থান সংরক্ষণ করে।

সুবিধা:

কাস্টমাইজড TH-T18 0.35A তাপীয় রিলে, একটি বিশুদ্ধ ইলেক্ট্রোমেকানিকাল সুরক্ষা উপাদান হিসাবে, বাহ্যিক বিদ্যুৎ সরবরাহের প্রয়োজন হয় না এবং নিয়ন্ত্রণ ব্যবস্থায় ভোল্টেজের ওঠানামা, হারমোনিক্স এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের জন্য সম্পূর্ণরূপে সংবেদনশীল নয়। এটি ফ্রিকোয়েন্সি রূপান্তরকারী বা স্যুইচিং পাওয়ার সাপ্লাই দ্বারা চালিত জটিল মাইক্রোসিস্টেমগুলিতে স্থিরভাবে কাজ করতে পারে।

যদিও অ্যাকশন মেকানিজম ছোট, তবুও এটি পরিষ্কার ম্যানুয়াল রিসেট বোতাম এবং ট্রিপ ইঙ্গিত চিহ্ন দিয়ে সজ্জিত, যা ঘনত্বে ইনস্টল করা মাইক্রো কন্ট্রোল ইউনিটে স্ট্যাটাস রিকগনিশন এবং ফল্ট রিসেট করতে সাহায্য করে।

STH-T18 তাপীয় রিলে S-M10/20 AC Contactor-এর জন্য উপযুক্ত

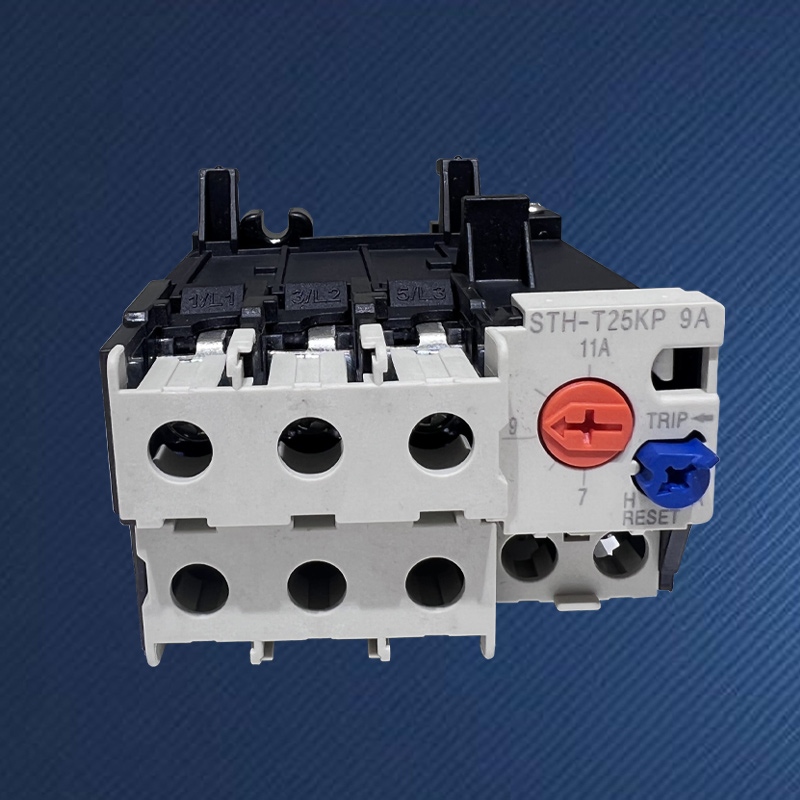

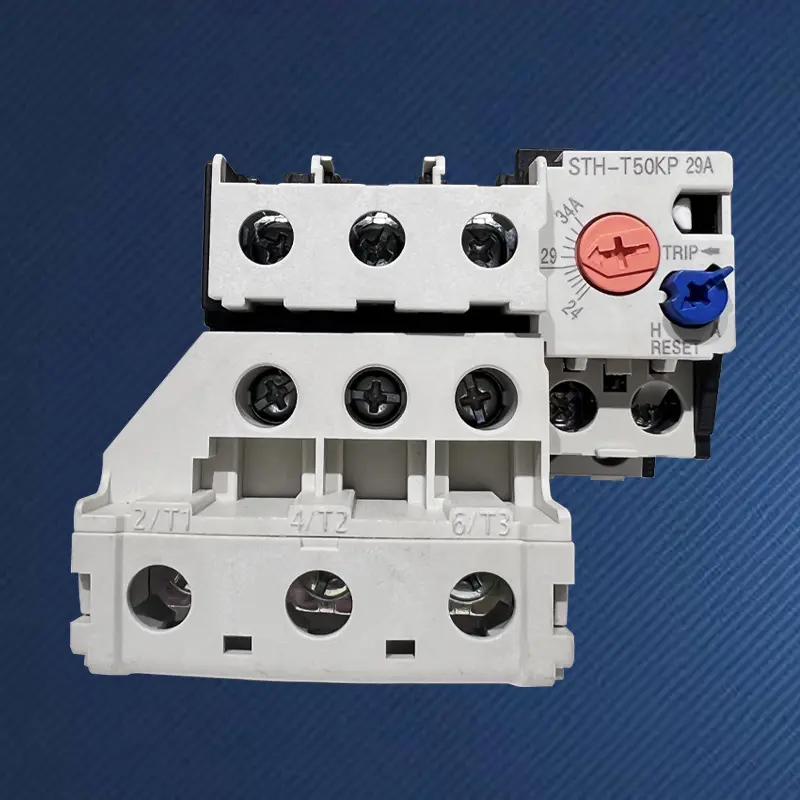

ফ্রেম(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
সুইটাবি এসি কন্টাক্টর	S-M10/12		S-M20/25				S-M35/50
Aux যোগাযোগ কাঠামো	ম্যানুয়াল বা অটো রিটাম
পরিসীমা selcet(A) সামঞ্জস্য করুন	নির্বাচন করুন(A)	পরিসীমা সামঞ্জস্য করুন(A)	নির্বাচন করুন(A)		পরিসীমা সামঞ্জস্য করুন(A)		নির্বাচন করুন(A)	পরিসীমা সামঞ্জস্য করুন(A)
	0.24A	০.২~০.৩২	1.3A		1~1.6		29	24~34
	0.35A	০.২৮~০.৪২	1.7A		1.4~2.0		35	30~40
	0.5A	০.৪~০.৬	2.1A		1.7~2.5		42	34~50
	0.7A	০.৫৫~০.৮৫	2.5A		2~3
	0.9A	0.7~1.1	3.6A		2.8~4.4
	1.3A	1~1.6	5A		4~6
	1.7A	1.4~2.0	6.6A		5.2~8
	2.1A	1.7~2.5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2.8~4.4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Aux যোগাযোগ কাঠামো	1a1b(1NO+1NC)
রূপরেখা এবং ইনস্টলেশন মাত্রা

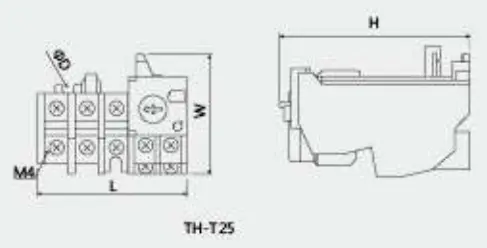

	টাইপ		L	W	H	φD
	TH-T25		63	51	81	4.5
