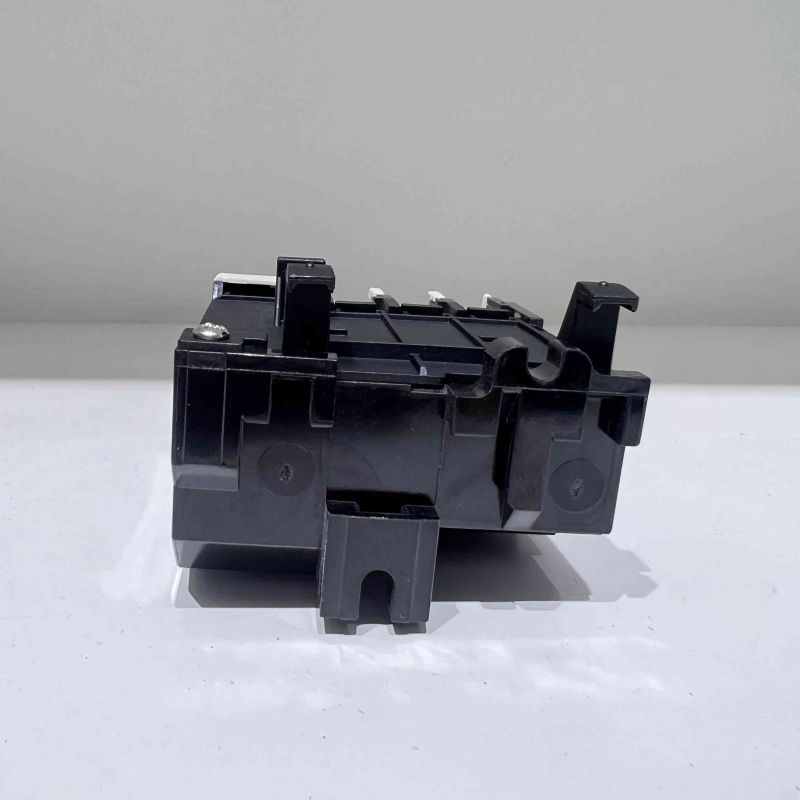

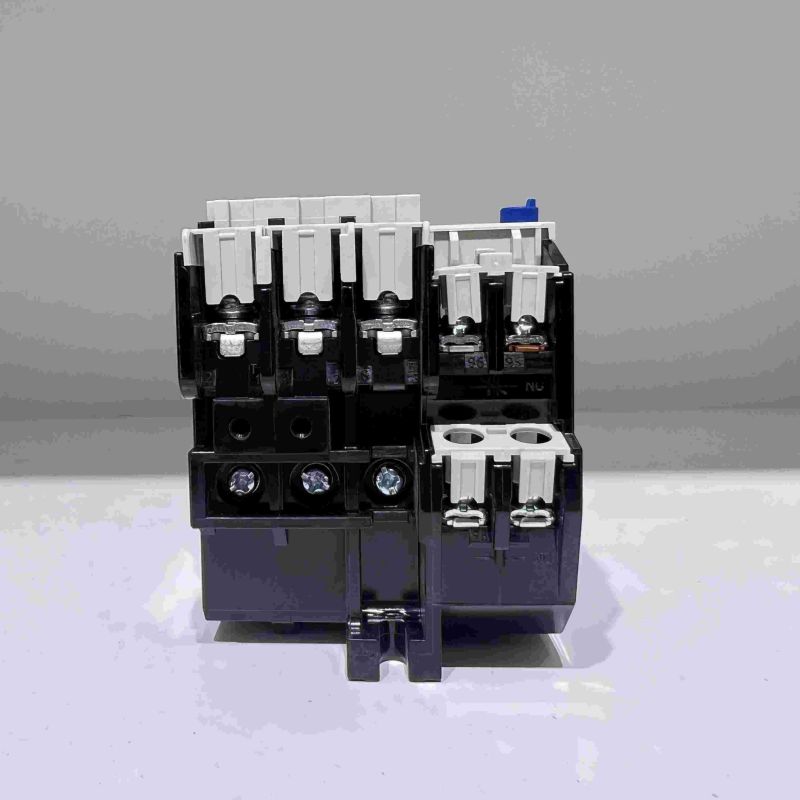

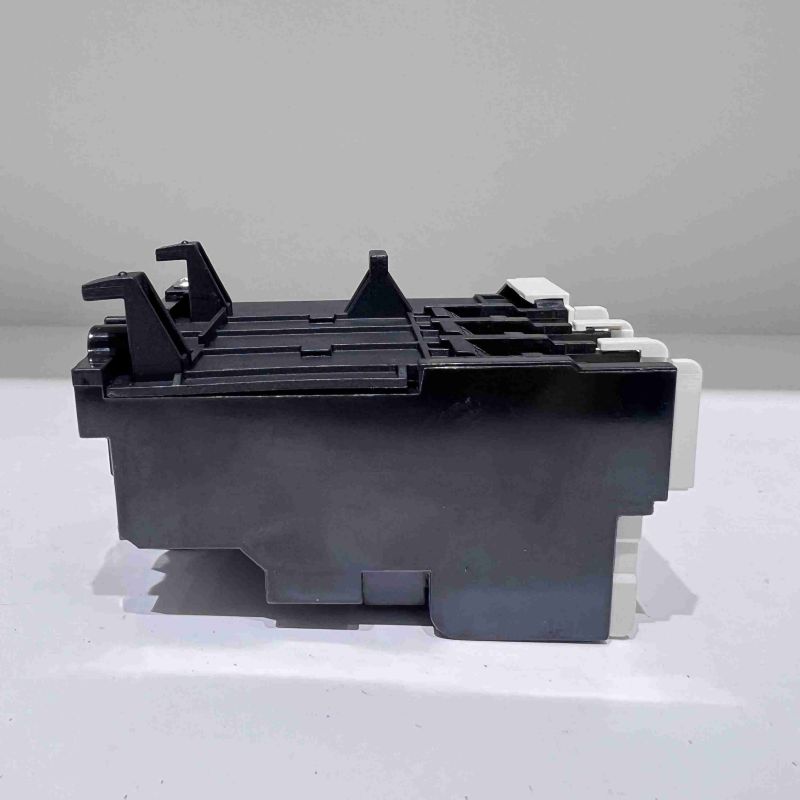

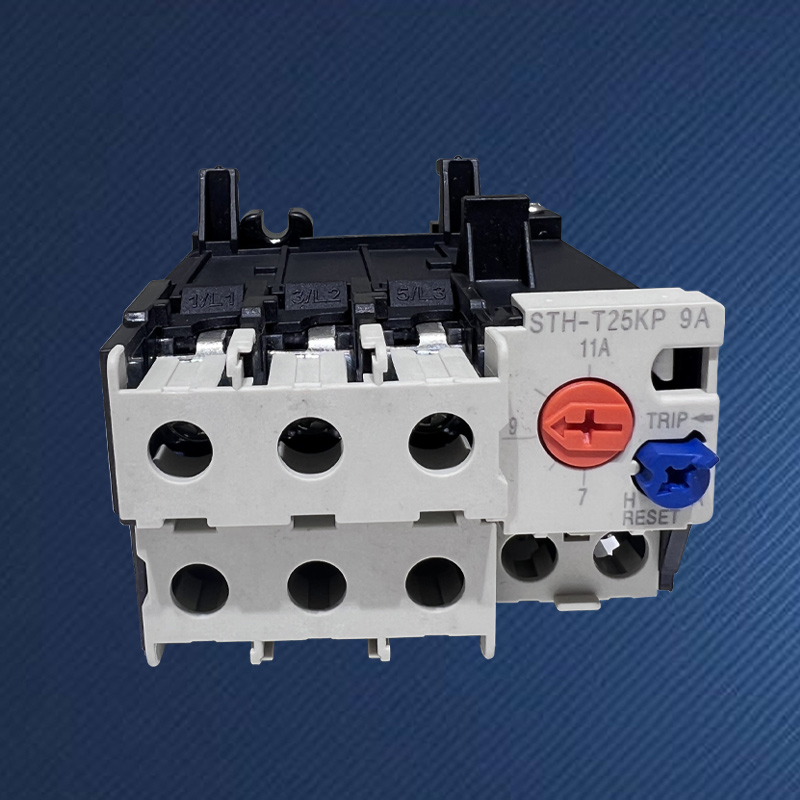

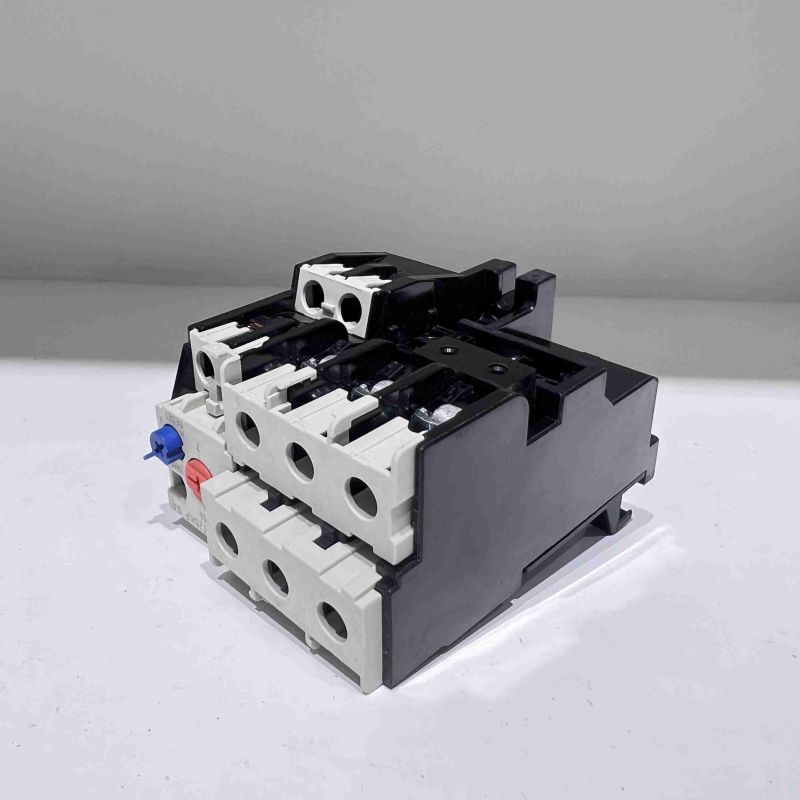

TH-T25KP থার্মাল ওভারলোড রিলে

কেন SPX TH-T25KP তাপ ওভারলোড রিলে চয়ন করবেন?

জটিল শিল্প সাইটগুলিতে, মোটরগুলির অপারেটিং শর্তগুলি ব্যাপকভাবে পরিবর্তিত হয় এবং রেট করা বর্তমান, শুরুর লোড এবং পরিবেষ্টিত তাপমাত্রার মতো কারণগুলির জন্য সুরক্ষামূলক ডিভাইসগুলির উচ্চ অভিযোজনযোগ্যতা এবং সামঞ্জস্যের প্রয়োজন হয়। SPX cuatomized TH-T25KP থার্মাল ওভারলোড রিলে একটি নির্দিষ্ট স্পেসিফিকেশন উপাদান নয়, কিন্তু একটি কনফিগারযোগ্য মোটর সুরক্ষা প্ল্যাটফর্ম। মূল নকশা ধারণাটি হল প্রশস্ত ক্রমাগত বর্তমান টিউনিং, চমৎকার তাপমাত্রা ক্ষতিপূরণ এবং শক্তিশালী যান্ত্রিক কাঠামোর মাধ্যমে প্রতিটি মোটরের প্রকৃত কাজের অবস্থার উপর ভিত্তি করে প্রকৌশলীদের "দর্জি" সুরক্ষা প্যারামিটারগুলিকে সক্ষম করা, সুরক্ষা আপগ্রেডগুলি "প্রযোজ্য" থেকে "অনুকূল" অর্জন করা, বিশেষত চ্যালেঞ্জিং পরিস্থিতিতে যেমন ভারী লোড শুরু হওয়া, বিরতিহীন অপারেশন, পরিবর্তনশীল পরিবেশের জন্য উপযুক্ত।

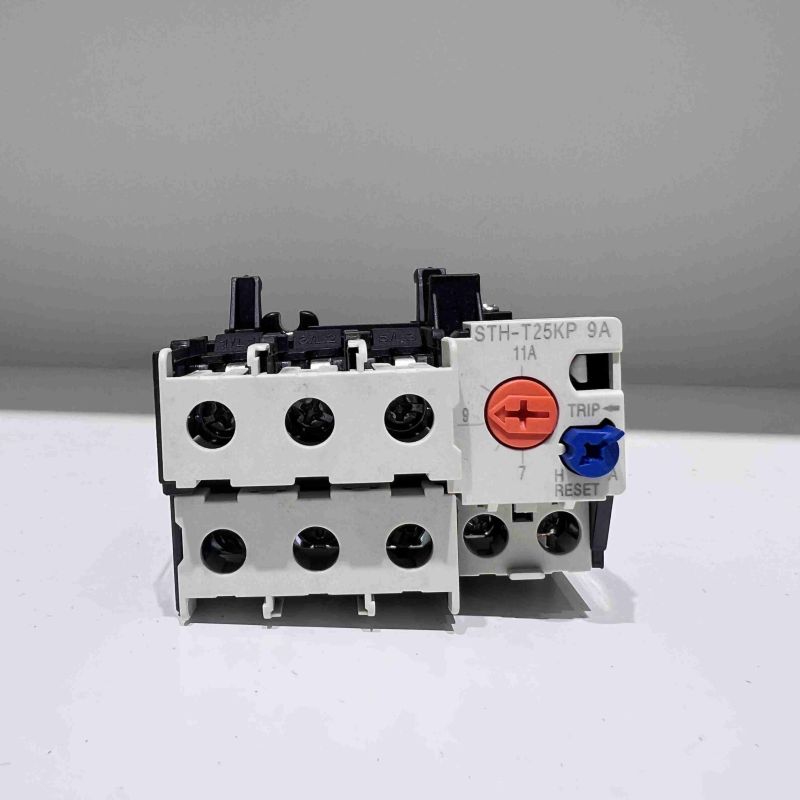

স্টকে থাকা TH-T25KP থার্মাল ওভারলোড রিলে একটি বিস্তৃত ক্রমাগত সামঞ্জস্যযোগ্য স্রোত সরবরাহ করে যা নির্দিষ্ট মডেলকে ছাড়িয়ে যায় (যেমন দশ অ্যাম্পিয়ার থেকে শত অ্যাম্পিয়ারের সম্পূর্ণ পরিসীমা কভার করে)। ব্যবহারকারীরা ক্রমাগত এবং নির্ভুলভাবে মোটরের রেট করা বর্তমান মানের সাথে নব ঘোরানোর মাধ্যমে, সুরক্ষা বৈশিষ্ট্যগুলির সর্বোত্তম ব্যক্তিগতকৃত মিল অর্জন করে অ্যাকশন কারেন্ট সেট করতে পারে।

সাধারণত ক্লাস 10 এবং ক্লাস 20 (বা উচ্চতর) এর ঐচ্ছিক বা পরিবর্তনযোগ্য ফাংশনগুলির সাথে সজ্জিত, ব্যবহারকারীরা নমনীয়ভাবে মোটরটি স্ট্যান্ডার্ড স্টার্ট বা ভারী লোড স্টার্ট অনুসারে ম্যাচিং ট্রিপ কার্ভ বেছে নিতে পারে, যা প্রভাব শুরু হওয়া এবং ট্রিপিং এড়াতে পারে এবং লক করা রটার ওভারলোডের ক্ষেত্রে দ্রুত সুরক্ষা নিশ্চিত করতে পারে।

উন্নত পরিবেশগত তাপমাত্রা ক্ষতিপূরণ ব্যবস্থার সাথে সজ্জিত, TH-T25KP থার্মাল ওভারলোড রিলে পরিবেশগত তাপমাত্রার পরিসরে -20 ° C থেকে + 60 ° C (বা আরও বিস্তৃত) মধ্যে স্থিতিশীল সুরক্ষা বৈশিষ্ট্য বজায় রাখে, পরিবেশের পরিবর্তনের কারণে সাধারণ তাপমাত্রার অকাল বা বিলম্বিত সুরক্ষার কারণে সৃষ্ট "মৌসুমী রোগ" এড়িয়ে যায়।

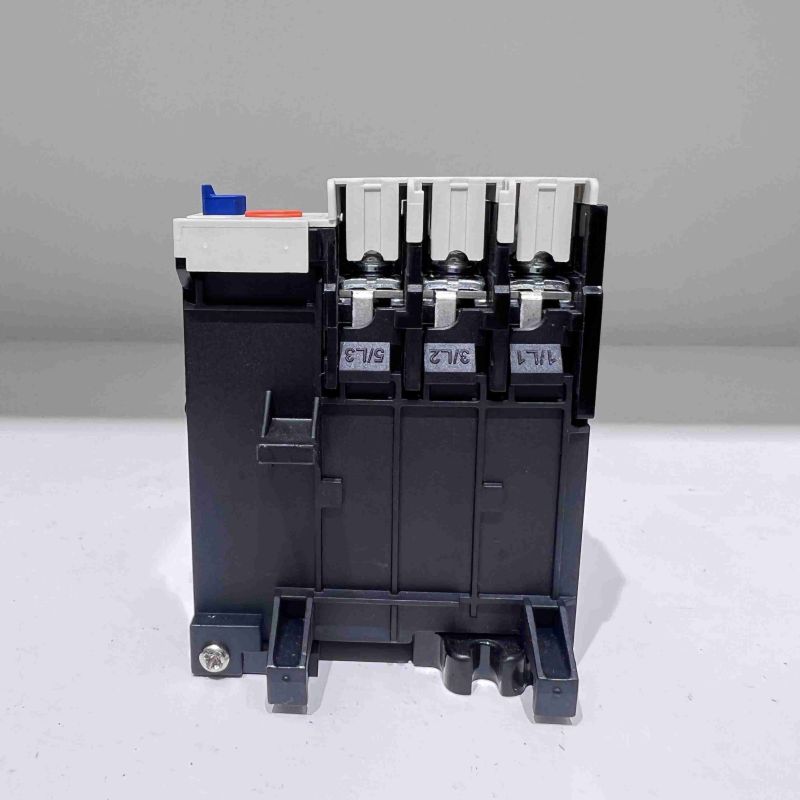

এটি একটি স্বাধীন বেস ইনস্টলেশন গ্রহণ করে এবং সরাসরি প্লাগিংয়ের পরিবর্তে স্ট্যান্ডার্ড ওয়্যারিং টার্মিনালের মাধ্যমে যোগাযোগকারীর সাথে সংযুক্ত থাকে। এই নকশা উচ্চতর তারের নমনীয়তা, শক্তিশালী তাপ অপচয় ক্ষমতা এবং সহজ পৃথক রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের সুবিধা প্রদান করে, এটি উচ্চ চাহিদার ক্যাবিনেট ডিজাইনের জন্য পছন্দের পছন্দ করে তোলে।

স্ট্যান্ডার্ড সাধারনভাবে বন্ধ (NC-97/98) ট্রিপ পরিচিতিগুলি ছাড়াও, স্বাধীনভাবে খোলা (NO-95/96) এবং সাধারণত বন্ধ (NC-97/98) সংকেত পরিচিতির একটি অতিরিক্ত সেট সাধারণত প্রদান করা হয়, যা সার্কিট ট্রিপ এবং দূরবর্তী অ্যালার্ম ইঙ্গিত নিয়ন্ত্রণ করতে, জটিল নিয়ন্ত্রণ এবং পর্যবেক্ষণের প্রয়োজনীয়তা পূরণ করতে ব্যবহার করা যেতে পারে।

ফ্রেম(A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
সুইটাবি এসি কন্টাক্টর	S-M10/12				S-M20/25				S-M35/50
Aux যোগাযোগ কাঠামো	ম্যানুয়াল বা অটো রিটাম
পরিসীমা selcet(A) সামঞ্জস্য করুন	নির্বাচন করুন(A)		পরিসীমা সামঞ্জস্য করুন(A)		নির্বাচন করুন(A)		পরিসীমা সামঞ্জস্য করুন(A)		নির্বাচন করুন(A)	পরিসীমা সামঞ্জস্য করুন(A)
	0.24A		০.২~০.৩২		1.3A		1~1.6		29	24~34
	0.35A		০.২৮~০.৪২		1.7A		1.4~2.0		35	30~40
	0.5A		০.৪~০.৬		2.1A		1.7~2.5		42	34~50
	0.7A		০.৫৫~০.৮৫		2.5A		2~3
	0.9A		0.7~1.1		3.6A		2.8~4.4
	1.3A		1~1.6		5A		4~6
	1.7A		1.4~2.0		6.6A		5.2~8
	2.1A		1.7~2.5		9A		7~11
	2.5A		2~3		11A		9~13
	3.6A		2.8~4.4		15A		12~18
	5A		4~6		19A		16~22
	6.6A		5.2~8		22A		18~26
	9A		7~11		29A		24~34
	11A		9~13		35A		30~40
Aux যোগাযোগ কাঠামো	1a1b(1NO+1NC)
রূপরেখা এবং ইনস্টলেশন মাত্রা
	টাইপ				L	W	H	φD
	TH-T25				63	51	81	4.5
