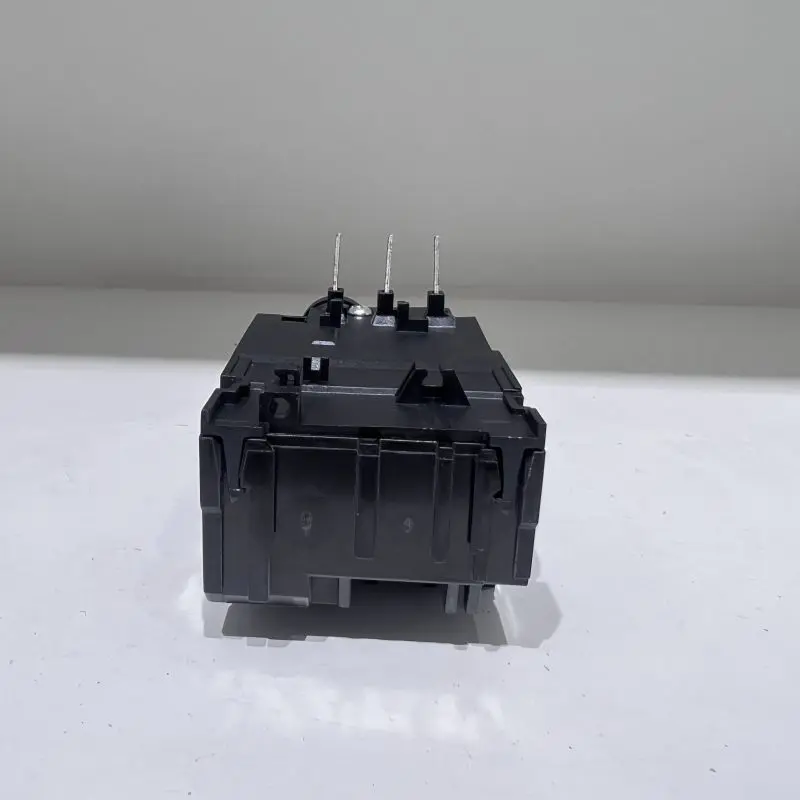

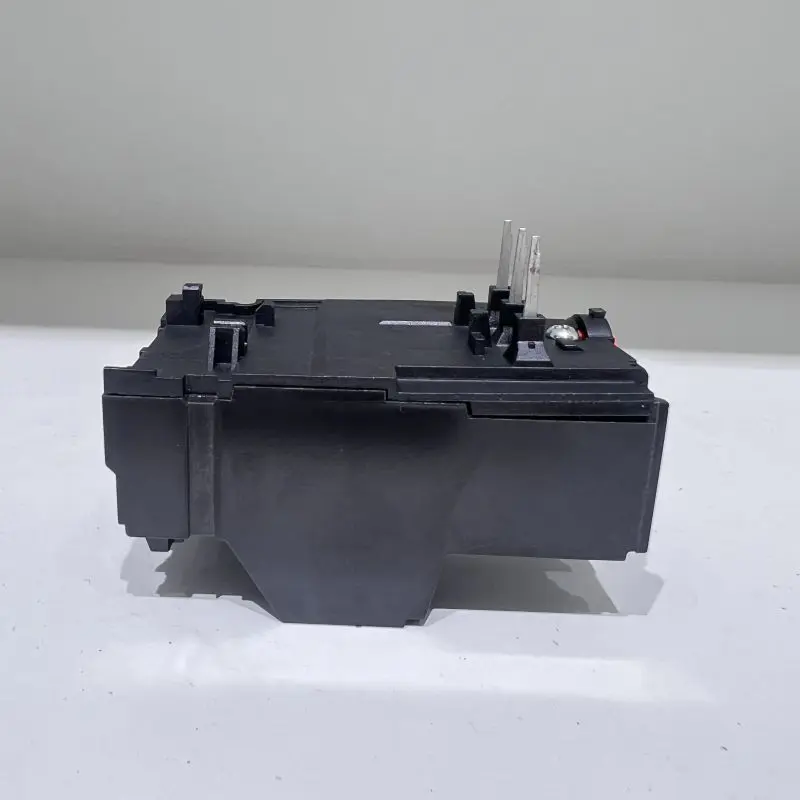

TH-N12 তাপ ওভারলোড রিলে

শিল্প শক্তি বিতরণ এবং অটোমেশন নিয়ন্ত্রণের ক্ষেত্রে, প্রচুর সংখ্যক ছোট এবং মাঝারি আকারের মোটর রয়েছে এবং তাদের সুরক্ষার প্রয়োজনীয়তার জন্য যথার্থতা এবং নির্ভরযোগ্যতা, পাশাপাশি একীকরণ এবং রক্ষণাবেক্ষণের সহজতা প্রয়োজন। SPX কারখানার উচ্চ গুণমান এবং CE-প্রত্যয়িত TH-N12 থার্মাল ওভারলোড রিলে হল একটি প্রমিত সুরক্ষা মডিউল যা এই ব্যাপক চাহিদা মেটাতে ডিজাইন করা হয়েছে। এটি চরম বিস্তৃত পরিসর অনুসরণ করে না, তবে একটি অপ্টিমাইজ করা বর্তমান পরিসরের মধ্যে অত্যন্ত পরিপক্ক এবং সামঞ্জস্যপূর্ণ সুরক্ষা কর্মক্ষমতা প্রদান করে। নতুন মোটর স্টার্টারের সাথে সংহত করা হোক বা বিদ্যমান সিস্টেমের রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য ব্যবহার করা হোক না কেন, TH-N12 ব্যবহারকারীদের একটি উদ্বেগ মুক্ত, নির্ভরযোগ্য, এবং এর মানসম্মত ইন্টারফেস এবং স্পষ্ট সমন্বয় স্কেল সহ সুরক্ষা সমাধান পরিচালনা করা সহজ প্রদান করে।

বৈশিষ্ট্য

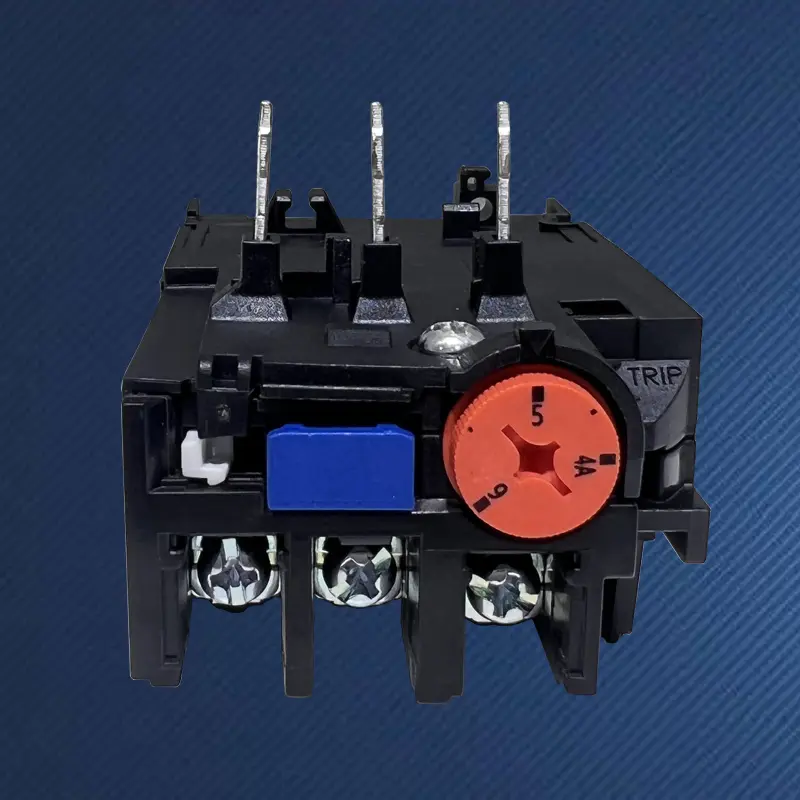

কেন্দ্রীয় সমন্বয় গাঁটের একটি স্পষ্ট বর্তমান মান স্কেল রয়েছে, যা ব্যবহারকারীদের মোটরের রেট করা বর্তমান অনুযায়ী দৃশ্যত এবং সঠিকভাবে সেট করতে দেয়। অপারেশনটি স্বজ্ঞাত, ডিবাগিং প্রক্রিয়া চলাকালীন অনুমান এবং ত্রুটি হ্রাস করে।
পণ্যের নকশায় একটি ট্রিপ ইন্ডিকেটর উইন্ডো (সাধারণত একটি বিশিষ্ট রঙ পরিবর্তন) এবং একটি ম্যানুয়াল রিসেট বোতাম রয়েছে, যা দ্রুত ত্রুটি নির্ণয় এবং সিস্টেম পুনরুদ্ধারের জন্য ডিভাইসের স্থিতি এক নজরে পরিষ্কার করে।
SPX উচ্চ মানের TH-N12 থার্মাল ওভারলোড রিলে ক্লাসিক বাইমেটালিক স্ট্রিপ হিটিং এবং নমন নীতির উপর ভিত্তি করে তৈরি করা হয়েছে, যা মোটরের তাপীয় বৈশিষ্ট্যের সাথে মেলে ওভারলোড সুরক্ষা প্রদান করে। অন্তর্নির্মিত ডিফারেনশিয়াল গাইড প্লেট মেকানিজম ফেজ ব্যর্থতা এবং গুরুতর তিন-ফেজ ভারসাম্যহীন ত্রুটিগুলির ট্রিপিং প্রতিক্রিয়া ত্বরান্বিত করার ক্ষমতা নিশ্চিত করে।
সাধারণত একই সিরিজের ছোট এসি কন্টাক্টর বা নির্দিষ্ট মডেলের সাথে সরাসরি প্লাগ-ইন ইনস্টলেশনের জন্য ডিজাইন করা হয়, TH-N12 থার্মাল ওভারলোড রিলে একটি কমপ্যাক্ট এবং নির্ভরযোগ্য ইলেক্ট্রোম্যাগনেটিক স্টার্টার গঠন করে, ইনস্টলেশনের স্থান এবং তারের সময় বাঁচায়।
উচ্চ মানের মডেলগুলিতে বাইমেটালিক স্ট্রিপের অপারেটিং বৈশিষ্ট্যগুলির উপর পরিবেষ্টিত তাপমাত্রার পরিবর্তনের প্রভাব প্রশমিত করার জন্য পরিবেষ্টিত তাপমাত্রা ক্ষতিপূরণ অন্তর্ভুক্ত থাকবে, একটি বিস্তৃত তাপমাত্রা পরিসরে TH-N12 তাপ ওভারলোড রিলে সুরক্ষার স্থায়িত্ব নিশ্চিত করবে।
শেল অভ্যন্তরীণ নির্ভুলতা প্রক্রিয়ার জন্য মৌলিক ধুলো এবং দুর্ঘটনাজনিত স্পর্শ সুরক্ষা প্রদান করতে পারে এবং বিভিন্ন নিয়ন্ত্রণ ক্যাবিনেটে ইনস্টলেশনের জন্য উপযুক্ত।

প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প

TH-N12 ছোট এবং মাঝারি পাওয়ার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যার জন্য নির্ভরযোগ্য সুরক্ষা এবং সীমিত স্থান প্রয়োজন:
প্যাকেজিং মেশিন, ছোট পরিবাহক, মিক্সার, ফ্যান এবং অন্যান্য সরঞ্জামগুলির জন্য মোটর সুরক্ষা।
স্বয়ংক্রিয় দরজা, বায়ুচলাচল সরঞ্জাম, জলের পাম্প ইত্যাদির একক মেশিন নিয়ন্ত্রণ।
PLC বা কন্ট্রোলারের আউটপুট শেষে এক্সিকিউশন ইউনিট (কন্টাক্টর) এর জন্য একটি আদর্শ প্রতিরক্ষামূলক আনুষঙ্গিক হিসাবে।
TH-N12 থার্মাল ওভারলোড রিলে, একটি বহুল ব্যবহৃত সর্বজনীন মডেল হিসাবে, সাধারণত পুরানো সিস্টেমে একই ধরণের ক্ষতিগ্রস্ত তাপীয় রিলে প্রতিস্থাপন করতে ব্যবহৃত হয়।

STH-N12 তাপীয় রিলে S-C10/12 AC Contactor-এর জন্য উপযুক্ত

ফ্রেম(A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
সুইটাবি এসি কন্টাক্টর	S-C10/12		S-C21/25		S-C50/95
Aux যোগাযোগ কাঠামো	ম্যানুয়াল বা অটো রিটাম
পরিসীমা selcet(A) সামঞ্জস্য করুন	নির্বাচন করুন(A)	পরিসীমা সামঞ্জস্য করুন(A)	নির্বাচন করুন(A)	পরিসীমা সামঞ্জস্য করুন(A)	নির্বাচন করুন(A)	পরিসীমা সামঞ্জস্য করুন(A)
	0.24A	০.২~০.৩২	1.3A	1~1.6	15A	12~18
	0.35A	০.২৮~০.৪২	1.7A	1.4~2.0	19A	16~22
	0.5A	০.৪~০.৬	2.1A	1.7~2.5	22A	18~26
	0.7A	০.৫৫~০.৮৫	2.5A	2~3	29A	24~34
	0.9A	0.7~1.1	3.6A	2.8~4.4	35A	30~40
	1.3A	1~1.6	5A	4~6	42A	34~50
	1.7A	1.4~2.0	6.6A	5.2~8	54A	43~65
	2.1A	1.7~2.5	9A	7~11	67A	54~80
	2.5A	2~3	11A	9~13	82A	65~93
	3.6A	2.8~4.4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6.6A	5.2~8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30~40
Aux যোগাযোগ কাঠামো	1a1b(1NO+1NC)

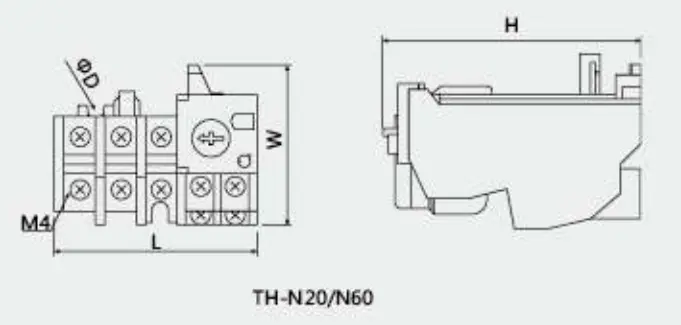

রূপরেখা এবং ইনস্টলেশন মাত্রা
	টাইপ		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
