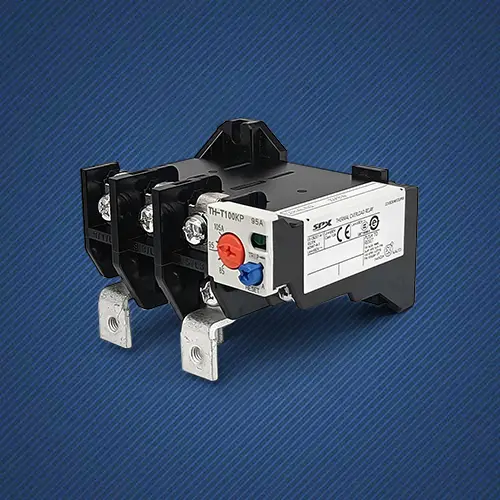

তাপ ওভারলোড রিলে

পেশাদার নির্মাতা হিসেবে,  SPX আপনাকে উচ্চ মানের তাপীয় ওভারলোড রিলে প্রদান করতে চায়।

বৈদ্যুতিক মোটরের অসংখ্য ত্রুটির মধ্যে, দীর্ঘমেয়াদী ওভারলোডের কারণে ঘূর্ণন নিরোধকের অতিরিক্ত গরম এবং বার্ধক্য হল ক্ষতির সবচেয়ে সাধারণ এবং ক্রমবর্ধমান রূপ। SPX-এর উচ্চ-মানের তাপীয় ওভারলোড রিলে এই উদ্দেশ্যে জন্মগ্রহণ করেছে। এটি একটি অনুগত রেকর্ডারের মতো, অভ্যন্তরীণ বাইমেটালিক প্লেটের মাধ্যমে মোটরের উত্তাপের অবস্থা ক্রমাগত "সেন্সিং" এবং "মনে রাখা"। এর সুরক্ষা বৈশিষ্ট্যগুলি মোটরের তাপীয় বৈশিষ্ট্যযুক্ত বক্ররেখার সাথে পুরোপুরি মেলে। যখন একটি সামান্য ওভারলোড দীর্ঘ সময়ের জন্য স্থায়ী হয় বা একটি মুহুর্তের জন্য একটি গুরুতর ওভারলোড ঘটে, তখন এটি সময়মত একটি ট্রিপ কমান্ড জারি করে বিদ্যুৎ সরবরাহ বন্ধ করে দেবে এবং মোটর একটি বিপজ্জনক তাপমাত্রায় পৌঁছানোর আগে সুরক্ষা প্রদান করবে। এটি একটি প্রতিরক্ষামূলক বুদ্ধিমত্তা যা শারীরিক নীতির উপর ভিত্তি করে, সরাসরি, নির্ভরযোগ্য এবং বাহ্যিক বিদ্যুৎ সরবরাহের প্রয়োজন হয় না।

কাস্টমাইজড থার্মাল ওভারলোড রিলে এর মূল বাইমেটালিক উপাদান কারেন্ট দ্বারা উত্পন্ন তাপের কারণে বিকৃতির মধ্য দিয়ে যায়, যা সরাসরি মোটর ওয়াইন্ডিংয়ের গরম এবং শীতল প্রক্রিয়াকে অনুকরণ করে। সুরক্ষা বৈশিষ্ট্য (বর্তমান সময়ের সম্পর্ক) মোটরের তাপ সহনশীলতার সাথে অত্যন্ত সামঞ্জস্যপূর্ণ, এবং এটি একটি অপরিহার্য "অ্যানালগ" সুরক্ষা।

ওভারলোড কারেন্ট যত বড় হবে, তত বেশি তাপ উৎপন্ন হবে, বাইমেটালিক স্ট্রিপের বাঁকানো গতি তত দ্রুত হবে এবং ট্রিপিং সময় কম হবে। এই অন্তর্নিহিত শারীরিক বিপরীত সময়ের বৈশিষ্ট্য জটিল সার্কিটের প্রয়োজন ছাড়াই অর্জন করা যেতে পারে এবং খুব স্থিতিশীল।

দীর্ঘ সময়ের জন্য 105% -120% রেট কারেন্টে চালিত বৈদ্যুতিক মোটরগুলির "সাব হেলদি" অবস্থার জন্য, ইলেকট্রনিক প্রোটেক্টরগুলি সেটিং বা হস্তক্ষেপের কারণে উপেক্ষা করা যেতে পারে, তবে তাপীয় ওভারলোড রিলে এর তাপীয় সঞ্চয় প্রভাব তার চূড়ান্ত ক্রিয়া নিশ্চিত করতে পারে এবং ধীর নিরোধক অবক্ষয় রোধ করতে পারে।

যখন একটি ফেজ বিরতি বা গুরুতর তিন-ফেজ কারেন্ট ভারসাম্যহীনতা ঘটে, তখন অপারেশনে দুই-ফেজ ওয়াইন্ডিংয়ের কারেন্ট তীব্রভাবে বৃদ্ধি পাবে। থার্মাল ওভারলোড রিলে তার ক্রিয়াকলাপকে ত্বরান্বিত করতে পারে এবং অভ্যন্তরীণ ডিফারেনশিয়াল গাইড প্লেট মেকানিজম বা তিন-ফেজ বাইমেটালিক প্লেটের সমন্বয় প্রভাবের মাধ্যমে ফেজ ব্যর্থতার বিরুদ্ধে কার্যকর সুরক্ষা প্রদান করতে পারে।

প্যাসিভ অপারেশন, অক্জিলিয়ারী পাওয়ার সাপ্লাই প্রয়োজন নেই; গঠন মজবুত, আয়ুষ্কাল দীর্ঘ, এবং ক্রয় এবং রক্ষণাবেক্ষণ খরচ ইলেকট্রনিক প্রতিরক্ষামূলক ডিভাইসের তুলনায় উল্লেখযোগ্যভাবে কম।

পাওয়ার গ্রিডে ভোল্টেজের ওঠানামা, তাৎক্ষণিক বৃদ্ধি এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের প্রতি সংবেদনশীল নয়। ধুলো, আর্দ্রতা এবং বড় তাপমাত্রার পার্থক্য সহ শিল্প সাইটগুলিতে, তাপগতিগত নীতির উপর ভিত্তি করে তাপ ওভারলোড রিলেগুলি প্রায়শই নির্ভুল ইলেকট্রনিক ডিভাইসের চেয়ে ভাল স্থিতিশীলতা প্রদর্শন করে।

আবেদন:

থ্রি-ফেজ অ্যাসিঙ্ক্রোনাস মোটরগুলির জন্য স্ট্যান্ডার্ড ওভারলোড সুরক্ষা যা সরাসরি শুরু হয়, যেমন ফ্যান, ওয়াটার পাম্প, কম্প্রেসার এবং কনভেয়র বেল্ট।

থার্মাল ওভারলোড রিলে এমন পরিস্থিতিতে সবচেয়ে সাশ্রয়ী সুরক্ষা প্রদান করে যেখানে জটিল যোগাযোগ এবং পরামিতি পর্যবেক্ষণের প্রয়োজন হয় না।

কম্পন, উচ্চ তাপমাত্রা, উচ্চ ধুলো বা ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ সহ কর্মশালায় যান্ত্রিক কাঠামোর নির্ভরযোগ্যতা এর সুবিধাগুলি তুলে ধরে।

থার্মাল ওভারলোড রিলে অনুরূপ পণ্য প্রতিস্থাপন এবং সিস্টেমের সামঞ্জস্য এবং সামঞ্জস্য বজায় রাখার জন্য একটি অতিরিক্ত অংশ হিসাবে ব্যবহৃত হয়।
